翻边模

---

1．圆孔翻边毛坯尺寸的确定

(1)平板毛坯上的圆孔翻边(图1．3－3)

预制孔直径

翻边高度

图1．3－5 外缘翻边

其变形程度表示如下：

图1．3－6 常用圆孔翻边凸模的形状和尺寸

(2)内外缘同时翻边的模具结构

图1．3－7是内外缘同时翻边的模具结构简图。翻边时工件坯料采用内孔定位，同时坯料在翻边过程中应很好地压紧。

(3)变薄翻边

当压制有较高的筒形壁工件时，往往需要先拉延再翻边，如果允许变薄，采用变薄翻边，既提高生产率，又能节约材料。

变薄翻边竖边的高度按下式计算：

毛坯底孔d=4mm

图1．3－10 变薄翻边的阶梯形凸模

❸ 对更大的孔翻边时，如果冲床行程不够时，可用两道工序形成，即翻边和变薄翻边。

变薄翻边经常用在平毛坯或半成品的工件上冲制小螺孔(M5以下)，图1．3－8所示为小螺孔的翻边法，变薄后的壁部厚度为：

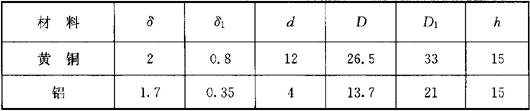

表1．3－4 用阶梯形凸模的变薄翻边尺寸 (mm)

上述例子的翻边高度，尚不是极限尺寸，而是该工件所要求的高度范围。

用阶梯形凸模作变薄翻边时，需要用压板压住毛坯，并且应有足够的浓润滑油。

要使孔壁变得很薄，只有在压床的一次行程中，将其厚度逐渐减小才是可能的，为此，可以用直径逐渐增加的环状凸形的凸模，如图1．3－10所示。
