缺陷数控制图(C图)

---

这是当子样大小n始终固定时，用来控制如铸件表面砂眼、喷漆表面伤痕、纺织品上的疵点等缺陷数的计数值控制图。

C控制图的中心线和控制界限的计算公式如下：

式中：CL表示中心线；UCL表示控制上限；LCL表示控制下限；表示子样中的平均缺陷数。

附：求C控制图控制界限用表

求C控制图控制界限用表

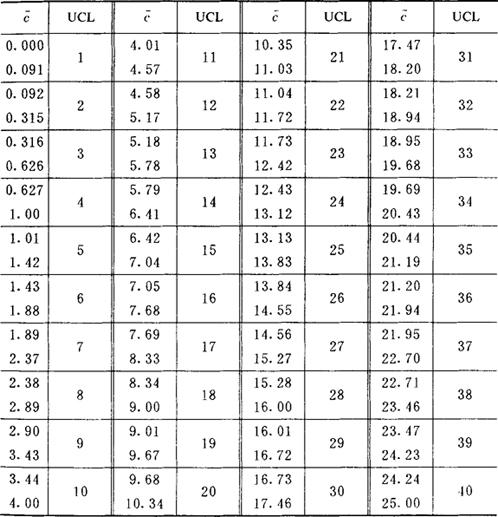

求上控制界限表

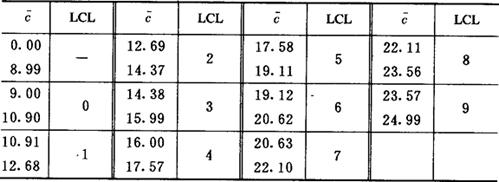

求下控制界限表

本表著眼于c仅取整数值。故UCL取(+)以上的最小整数值，LCL取(－)以下的最大整数值。对于UCL=9的栏有2．90、3．43两个数字，这表示从2．90至3．43皆取UCL=9。LCL栏内“－”，表示不考虑控制下限。LCL=0，表示c值若为0时，有异常原因存在。
