继电器

---

继电器是根据一定的信号，包括电压、电流、时间、温度、速度和压力等，来接通和分断小电流电路或电器的自动切换电器。

4．5．1 电流、电压和中间继电器

电磁式电流、电压继电器的工作原理与结构同接触器相类似，只是触点容量较小，不需要灭弧装置，体积比较小。

电流继电器用电流作控制信号，线圈串接在控制电路中，与电压继电器比较，具有线圈匝数少，线径较粗等特点，可作为欠电流继电器或过电流继电器。欠电流继电器在等于或高于电流调整值时触点吸合，低于此电流值触点释放。过电流继电器在正常电流调整值时触点不吸合，超过此值某一范围时触点吸合。常用的JL14系列交直流电流继电器，主要用于交流电压380V以下或直流电压440V以下的控制电路作为过电流或欠电流继电器；JL15交直流电流继电器是过电流瞬时动作的电磁式继电器；JL17系列电磁继电器主要用于交流50HZ、380V以下的电力传动控制设备作过电流继电器用。JL14和JL15系列交直流电流继电器的规格型号及主要技术数据见表8．2－50。

表8．2－50 JL14、JL15系列电流继电器规格型号和技术数据

时间继电器类型很多，从工作原理可分有如下几种：

❶ 空气式时间继电器。它是利用空气通过小孔节流的形式来达到延时的目的。按功能又分为通电延时型与断电延时型两种，其结构不完全相同。图8．2－42所示为JS7A系列空气式通电延时型时间继电器的结构原理，其中各触点位置为失电时原始位置。线圈1通电后，衔铁2向上吸动，带动横杆11同时向上，使XK₁瞬时动合触点闭合、瞬时动断触点分断。在衔铁2向上吸动时，活塞4因橡皮膜6下方的空气进气受小孔7的进气阻尼，不可能由弹簧4的作用瞬时向上，只能缓慢向上。经一定时间，杠杆10压动延时动断触点分断，延时动合触点闭合。延时时间可以调节。常用的JS7－A、JS7－B、JSK1、JJSK2系列空气式时间继电器的型号规格及技术数据见表8．2－53。

表8．2－53 JS7－A等系列空气式时间继电器型号规格技术数据

热继电器的主要技术参数包括热元件的额定电流、热继电器的整定电流和动作特性。其中，热元件的额定电流是指热继电器的热元件允许长期工作的电流值。每一规格热继电器可装入几种不同额定电流的热元件。热继电器标称额定电流等级，是按该热继电器所能装入最大热元件额定电流值定的。而热继电器的整定电流是指正常运用不使热继电器动作的实际电流，即具体装入的热元件的整定电流(可在较小范围内由旋钮调节)。热继电器过载电流倍数与动作时间的关系称热继电器的动作特性，动作时间随电流倍数的增大而减小。理想的动作特性应与电动机的过载特性接近重合。

一般电机控制电路，可选用两相结构的热继电器。在电网电压易造成不平衡、工作环境恶劣而少人照管的电动机，以及公用同一组熔断器与大容量电动机并接的小容量电动机，可选用三相结构的热继电器。对工作时间较短、间隙性工作的电动机，以及长期运行过载可能性很小的电动机，可不设过载保护。常用的JR0、14、15、16等系列热继电器的型号规格及技术数据见表8．2－55。

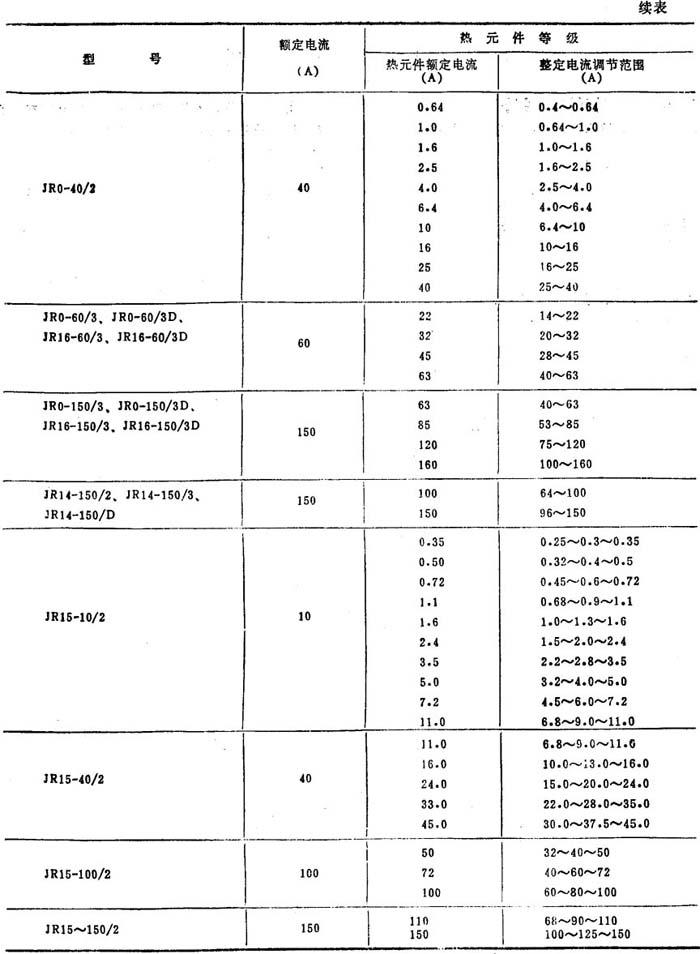

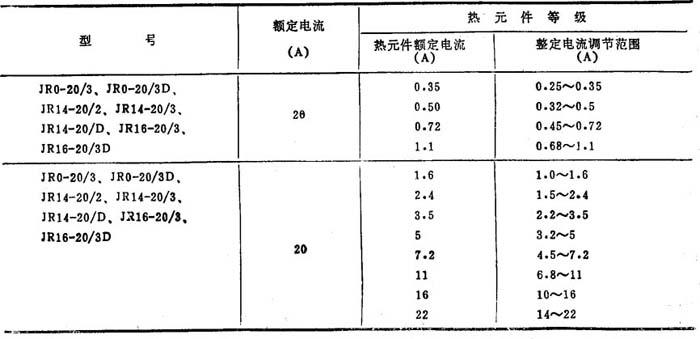

表8．2－55 常用热继电器型号规格及技术数据

注：型号中D表示带断相保护。
