线性规划图解法

---

用几何作图法求解只含两个或三个变量的线性规划问题的方法。

基本思路是先由约束条件确定可行域，再根据目标函数在可行域中寻找最优解。

设有线性规划问题。求x₁、x₂满足约束条件：

使目标函数达到：

Max Z=30x₁+40x₂ (5)

图解步骤如下：(1)确定可行域。

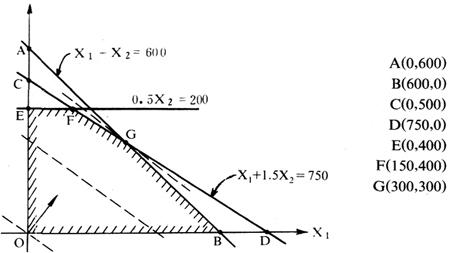

以x₁为横轴，x₂为纵轴，x₁≥0，x₂≥0限制可行解区域为包括坐标轴在内的第一象限。

然后，画出约束条件直线，将约束不等式(1)变为等式x₁+x₂=600，在图中画出AB直线，进一步限制可行解区域在直线AB及其左下半平面。类似地根据约束不等式(2)和(3)，分别画出CD和EF直线。

这样形成同时满足各约束条件的凸多边形区域OBGFE就是可行解区域。可行域有无穷多个点，是可行解的集合。可行域的各顶点O、B、G、F和E称为极点，根据极点的坐标上达成的可行解称为基底可行解。(2)从可行域中寻找最优解。已知Z=30X₁+40X₂，令Z取不同常数，可画出一族相互平行的直线，同一直线上的点有相同的Z值，直线按法线箭头所指方向推移，离原点愈远，Z值愈大。在这族直线中找到一条直线，它离原点最远且和可行域至少有一个极点相交(有时是和一条线段重叠)，该交点坐标即为最优解。

它既满足约束方程组要求，又使目标函数达到最大值。本例最优解在交点G(x₁=300，x₂=300)取得，Z=21000。另外，也可以从原点开始，逐个极点迭代，取其Z值最大的点为最优解。

所以，线性规划问题的最优解如果存在，总是可以在其某个极点处求得。
