粘接接头设计

---

粘接的接头，应按其受力状况进行设计，如图4．4-1所示。粘接接头可概括为如图4．4-2所示四种基本类型。设计粘接接头时应注意如下几点：

❶  尽量使粘接接头承受切剪力。虽然拉伸强度较高，但拉伸力难以与粘接面垂直。当不垂直时，就会形成不均匀的劈开力，使承载能力大幅度下降。

❷  尽量避免承受不均匀劈开力、剥离力，如图4．4-3所示。

❸  尽量增大粘接面积，提高粘接接头的承载能力。搭接粘接接头的长度和宽度对承载能力的影响并不相同，如图4．4-4所示。

❹  采用复合联接形式，如粘-铆、粘-焊、粘-螺栓等形式，或采用卷边结构(参见表4．4-4)。

❺  尽量减小粘缝处的应力集中。如将粘缝处的板材端部切成斜角，或把粘接剂和粘接材料的膨胀系数选得很接近等。

粘接接头的推荐结构列于表4．4-4。选用时，应注意该接头允许受力的方向应与设计要求一致。

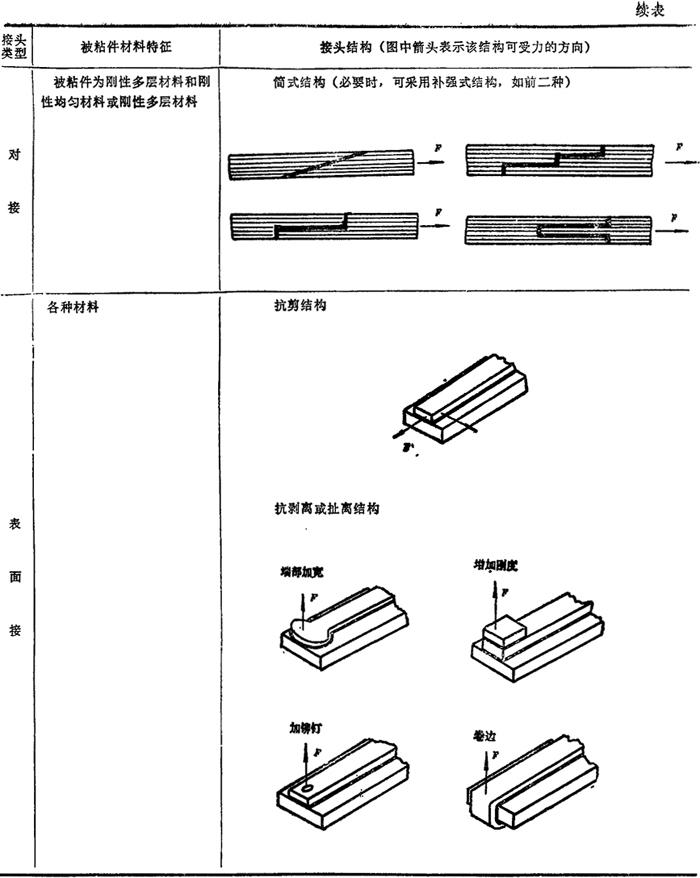

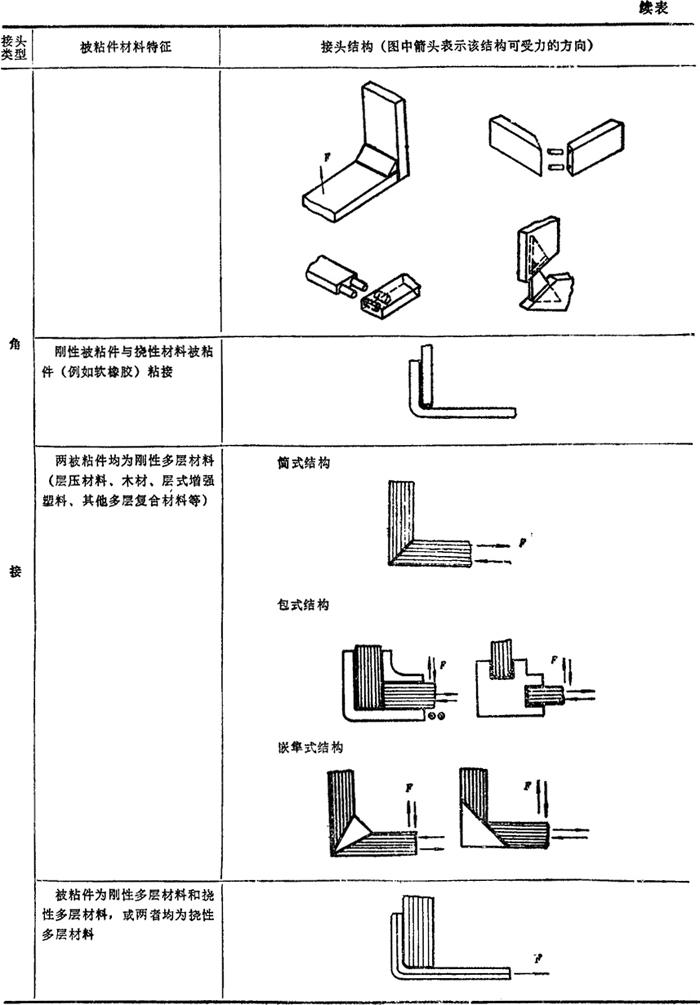

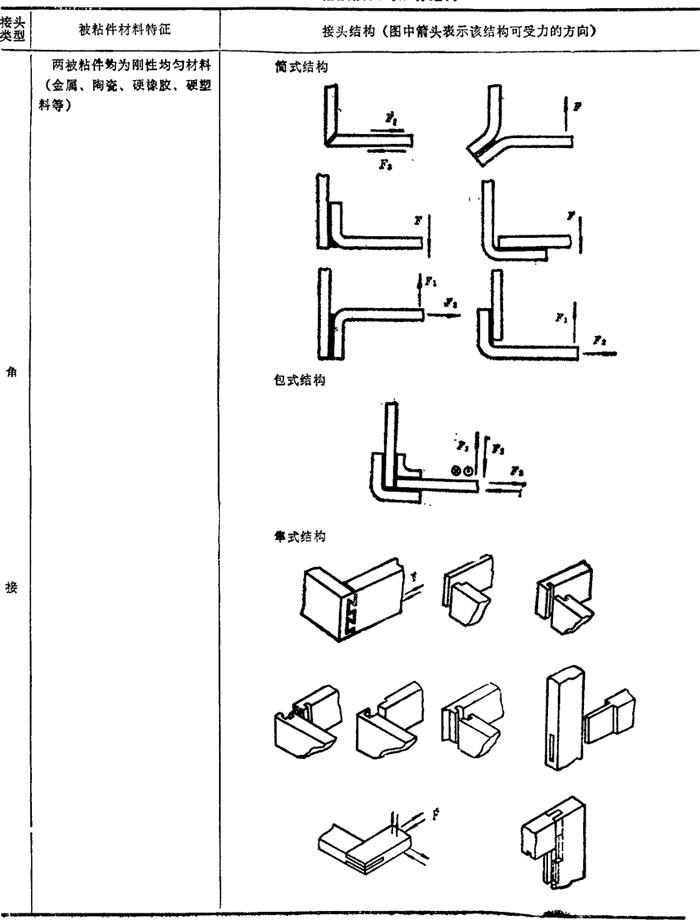

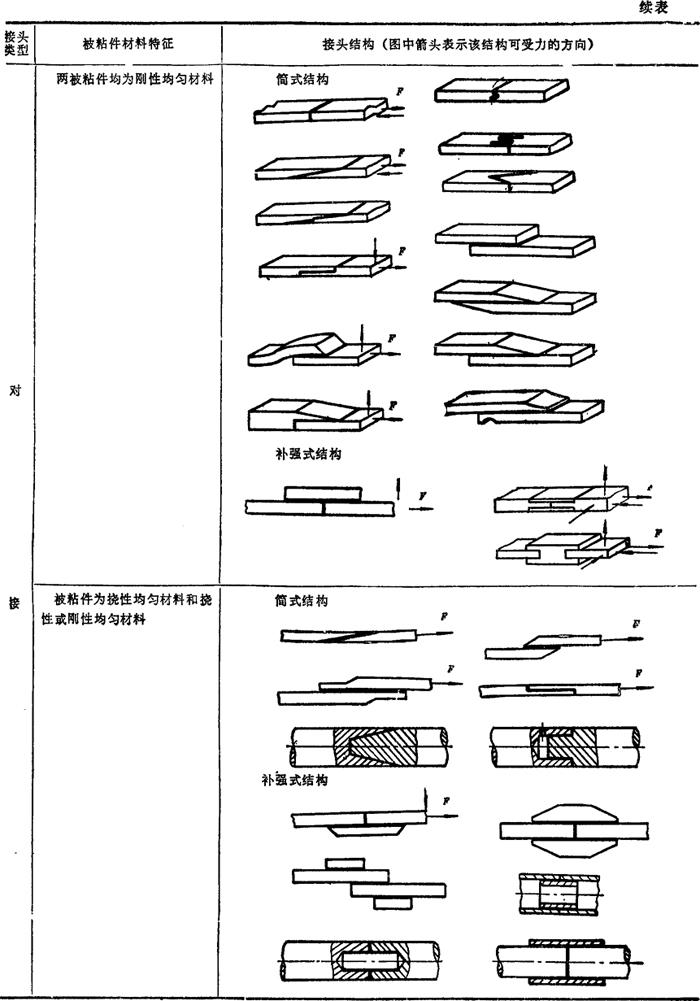

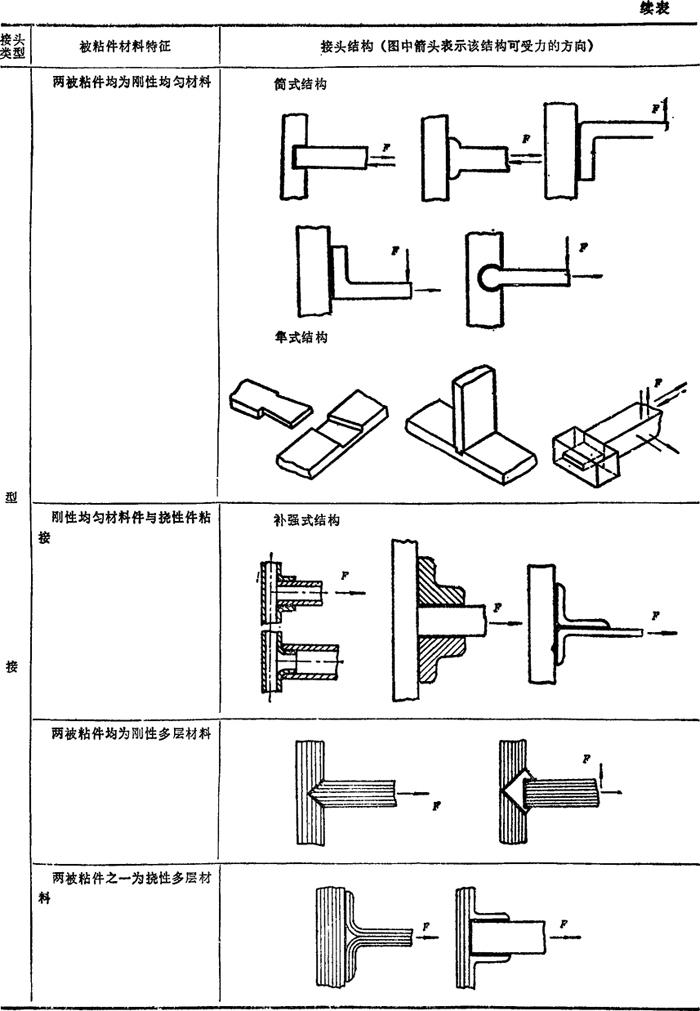

表4．4-4 粘接接头的推荐结构
