管夹

---

(1)用途

管夹、管架、管箍等，都是用来支撑和固定管路的。见图30．3－1。它们不仅加固了管路强度，而且还起到吸收振动和降低噪声的作用。同时还能使系统管路的布置整洁美观，检查维修也方便。

(a)用于粗管的管架和管箍；(b)单孔管夹

1－管架；2－管箍；3－管夹

(2)管夹的型式与尺寸

管夹型式有多种，除标准系列单孔管夹、双孔管夹之外，还有多孔管夹、圆钢管夹(箍)、扁钢管夹(箍)、拉紧式薄型管夹、加厚管夹和焊接结构的管夹等。材料除用金属材料钢和铝以外，还有聚丙烯和聚酰胺等材料。

A．塑料管夹JB／ZQ4008－84(摘录)

(A)中型系列(A系列)：表30．3－1

表30．3－1 塑料管夹(A型)尺寸 单位：mm

M．黎明公司管夹

国内另有生产与美国派克公司相同的管夹系列产品(温州黎明液压机电公司)。该产品适用于钢管和软管，其产品型式与尺寸与德国DIN3015标准类同。国内进口设备中用此类管夹较多。其产品系列：

轻型管夹：管外径由Φ6～Φ57mm。见图30．3－3(a)。

双联管夹：管外径由Φ6～Φ42mm。见图30．3－3(b)。

重型管夹：管外径由Φ6～Φ220mm。见图30．3－3(c)。

(a)轻型管夹；(b)双联管夹；(c)重型管夹

管夹材质：聚丙烯－使用温度－30～+90℃。

聚酰胺－使用温度－40～+120℃。

根据用户要求也可生产铝制管夹。

N．模压钢板管夹

此外，国内还生产一种模压钢板管夹。适用钢管外径Φ6～Φ102mm，见图30．3－4。

O．球墨铸铁管夹

另一种球铁管夹，用于管外径Φ73～Φ426mm，见图30．3－5。

P．国外管夹

有关国外管夹，德国斯陶福公司(Stauff)最具代表性，该公司管夹在国际市场占有率达70%以上，在其本国市场约占95%。

该公司生产的标准结构系列管夹(按DIN3015第1部份)、加强结构系列(按DIN3015第2部份)和双联结构系列(按DIN3015第3部份)与国内温州黎明液压机电公司生产的轻型管夹、重型管夹和双联管夹基本相同。除此之外，还生产有圆钢管箍(见图30．3－6a)，扁钢管箍［图30．3－6(b)］，扁钢管夹(按DIN3567)［图30．3－6(c)］，拉紧式管夹(图30．3－6d)，还有用地脚螺栓固定的管夹［图30．3－19(e)］，以及其他特殊管夹等。

(a)圆钢管箍；(b)扁钢管箍；(c)扁钢管夹；(d)拉紧式管夹；(e)用地脚螺栓固定的管夹

(3)管夹的使用要求

·两个相邻管夹的间距，按相应的管外径配合。其间距表见表30．1－7。

·弯管的两边直管段均应有固定的支承点，见图30．1－3。

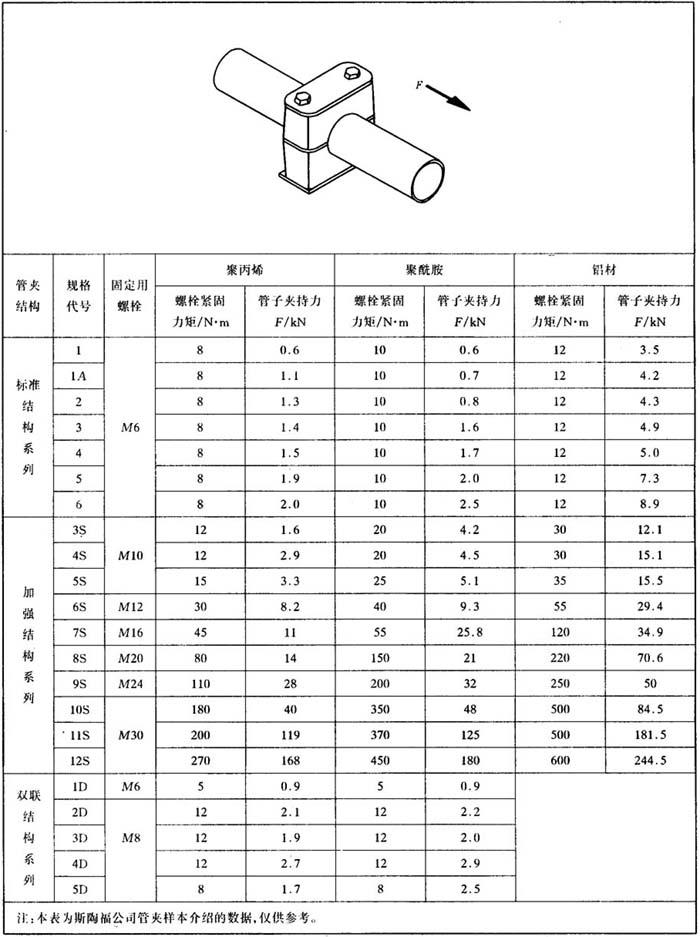

·管夹上螺栓的紧固力矩和管上的轴向夹持力(根据DIN3015第10部份)，见表30．3－14。

表30．3－14 管夹螺栓的紧固力距和管子的夹持力
