离心泵的安装高度计算

---

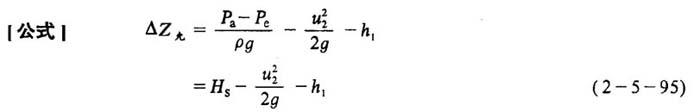

［说明］防止汽蚀现象发生的离心泵的最大吸上高度称为允许安装高度。

式中 △Z允——最大允许吸上高度(m)

u₂——液体流速(m／s)

h1——吸入管内的压头损失(m)

其它同前

［注意］为了保证泵的安全运转不致发生汽蚀，泵的安装高度要比计算的△Z_允值再低0．5～1m，即

［例］某封闭容器内贮有容重为1060kg／m³的某种溶液，溶液的饱和蒸汽压为0．48(kgf／cm²)，贮槽溶液上方的绝对压强为0．6(kgf／cm²)，要用一水泵从容器中抽出此溶液，所选泵的允许吸上真空高度为5．0m，若吸入管路内的压头损失为0．5m，求实际的吸上高度。

解：从泵的性能表上所查到的允许吸上真空高度为5m，是在下列规定条件下进行操作的：P_a=10．33mH₂O，PV=0．24mH₂O；而现在的操作条件是P_a′=0．6kgf／cm²=6mH₂O，=0．48kgfcm²=4．8mH₂O。操作条件不同，吸上真空高度要进行校正。根据校正原则［见前面“(二)”中所述内容］：

作用于液面上的压力减少的量为：

饱和蒸汽压增大的量为：

由此，可求出在操作条件下的允许吸上真空高度为：

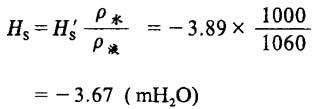

高度的校正：

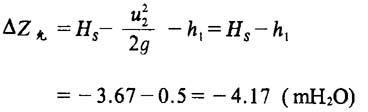

若忽略，h1=0．5mH₂O，则：

为安全运转，将泵吸入口再降低0．5m，所以，实际安装高度为：

△Z_实=－4．17－0．5=－4．67(m)

即在本操作条件下，离心泵的入口应安装在贮槽液面以下4．67m处的位置。
