碱回收苛化部分能量平衡及计算方法

---

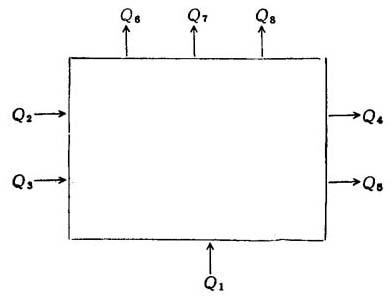

1．能量平衡方框图

图中符号意义：

Q₁——新蒸汽供入热量，kJ／h；

Q₂——苛化液带入热量，kJ／h；

Q₃——碱和固体物带入热量，kJ／h；

Q₄——苛化液加热至苛化温度带出热量，kJ／h；

Q₅——碱和固体物加热至荷化温度带出热量，kJ／h；

Q₆——新蒸汽凝结水带出热量，kJ／h；

Q₇——设备散热，kJ／h；

Q₈——其他热损失，kJ／h。

2．能量平衡及设备热效率计算

(1)新蒸汽供入热量Q₁：

Q₁=D₀(i₀—i^＇)(kJ／h)

式中：D₀——新蒸汽耗量，kg／h；

i₀——

i＇——环境温度下水的焓，kJ／kg；

(2)苛化液带入热量Q₂：

Q₂=G_yr(t_yr-t)C_yr(kJ／h)

式中：G_yr——进入苛化器的苛化液量，kg／h；

C_yr——苛化液比热容(C_yr=1)，kJ／(kg·℃)；

t_yr——进入苛化器的苛化温度，℃；

t——环境温度，℃。

(3)碱和固体物带入热量Q₃；

Q₃=G_jgrC_jgr(t_jgr—t)(kJ／h)

式中：G_jgr——碱和固体物量，kg／h；

C_jgr——碱和固体物的比热容(C_jgr=1．47)，kJ／(kg·℃)；

t_jgr——进入苛化器的碱和固体物温度，℃；

t——环境温度，℃。

(4)苛化液加热至苛化温度带出热量Q₄

Q₄=G_yckC_yck(t_yoh—t)(kJ／h)

式中：G_ych——出苛化器的苛化液量，kg／h；

C_ych——苛化液比热容(C_ych=4．187)，kj／(kg·℃)；

t_yck——出苛化器的苛化液温度，℃；

t——环境温度，℃。

(5)碱和固体物加热至苛化温度带出热量Q₅：

Q₅=G_jqcC_jgc(t_jgc—t)(kJ／h)

式中：C_jgc——碱和固体物量，kg／h：

C_jgc——碱和固体物的比热容(C_jgc=1．47)，kJ／(kg·℃)；

t_jgc——出苛化器的碱和固体物温度，℃；

t——环境温度，℃。

(6)新蒸汽凝结水带出热量Q₆：

式中：β——新蒸汽凝结水回收率，%；

D_ns——新蒸汽凝结水量，kg／h；

i_ns——新蒸汽凝结水焓，kJ／kg；

i＇——环境温度下水的焓，kJ／kg。

(7)设备散热Q₇：

Q₇=FK(t₂—t)(kJ／h)

式中：F——每个苛化器散热面积，m²；

K——传热系数，kJ／(m²·h·℃)；

t₂——苛化器保温层外表平均温度，℃；

t——环境温度，℃。

(8)其他热损失Q₈：

3．正平衡热效率(η₁)计算

4．反平衡热效率(η₂)计算
