真空洗毯器真空泵的选用

---

【说明】 真空洗毯器真空泵的生产能力按通过洗毯器缝隙的抽气量确定。抽气量又可以空气的重量流量和体积流量表示。

1．空气的重量流量的计算

【公式】

式中 G——空气的重量流量(g／s)

γ_1I——标准条件下的空气比重，取1．225×10^－3g／cm³(1．225g／L)

C——湿毛毯的透气度，依据所用毛毯每平方米的重量按表1－15－41来确定，透气度以达尔西单位表示；透气度的选择：对填料含量大的纸取最小值；对化学浆的纸及含磨木浆且填料含量小的纸取中值

F——自由吸气区的面积(cm²)

P_B——真空室内的压力(绝对大气压)

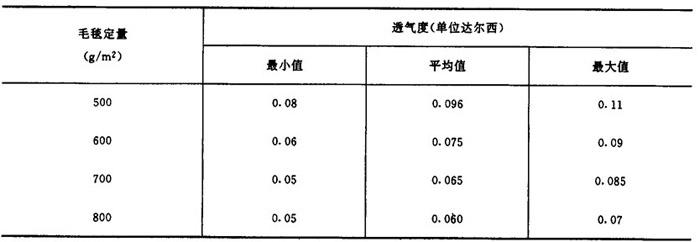

表1－15－41 毛毯的透气度与定量的关系

注：1达尔西=cm²

μ——空气的运动粘度(m²／s)

h——湿毛毯层的厚度(cm)，按表1－15－42确定

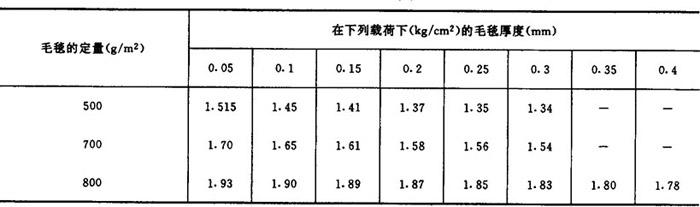

表1－15－42 不同定量的毛毯的厚度

【例】 某洗毯器抽气口有效截面积为F=120cm²，透气度C=0．65达尔西，γH=0．001225g／cm³，真空室空气的温度T1=30℃，30℃时空气的运动粘度μ=1．854×10^－4p，真空室中真空度为100mmHg，真空度在100mmHg下毛毯的厚度h=0．15cm。求空气流量。

解：根据已知条件知：

100mmHg的真空度折算成P_B==0．132(atm)

将已知数据代入式1－15－444得：

G=

=

=42．8(g／s)

2．空气的体积流量的计算

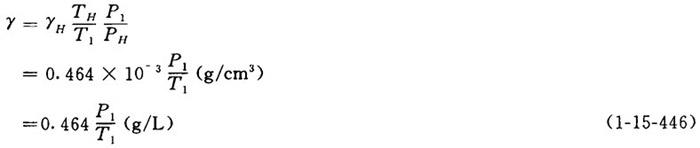

【公式】

式中 Q——真空洗毯器的空气体积流量(L／s)

γ——温度t下空气的密度(g／L)

T_H——标准条件下的绝对温度(K)，取288K(15℃)

P_H——标准大气压，取760mmHg

T₁——真空室内空气的温度(K)

P₁——真空室内空气的压力(mmHg)

其它同上

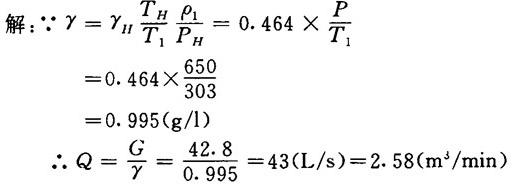

【例】 在上例中，真空室空气的压力为650mmHg，求体积流量。

根据计算出的空气体积流量即可选用真空泵。
