真空伏辊传动能力的计算

---

1．成形网松边全幅张力的计算

【公式】

1－铜网 2－多丝塑料网 3－单丝塑料网

α——成形网在真空伏辊上的包角(弧度)

2．成形网紧边全幅张力的计算

【说明】 对于配有上伏辊和驱网辊的真空伏辊，其成形网紧边全幅张力可按下式计算。

【公式】

T=T₂e^(cf1^a1^+f2^a2⁾+f₁ΣP_xA_x+f₁q_sb (1－15－178)

式中 T——紧边全幅张力(N)

T₂——成形网包绕驱网辊的松边全幅张力(N)

T₂=q₃B_w

q₃——成形网松边运行张力(N／m)，见表1－15－17

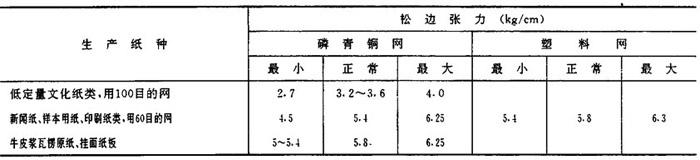

表1－15－17 成形网的松边运行张力

(1kg·^′cm=980．7N′m)

B_w——成形网宽(m)

f₁、f₂——成形网对真空伏辊和驱网辊的辊面的摩擦系数，见表1－15－18及图1－15－21

表1－15－18 成形网与辊面之间的摩擦系数

α₁、α₂——成形网对真空伏辊和驱网辊上的包角(弧度)

P_x——真空伏辊各真空室的真空度(Pa)

A_x——真空伏辊各真空室的抽吸面积(m²)

q_s——上伏辊的线压力(N／m)

b——上伏辊辊面宽(m)

c——同式1－15－176
