直流电动机主要型号及技术参数

---

小型通用直流电机主要有Z2、Z3、Z4等系列。其中，Z2型系列为一般用途的小型直流电动机和发电机，为通风防护式结构，绝缘分E、B和F级，适用于少灰尘、少腐蚀气体及温度低的场合。Z2系列有几种派生型号，如ZO2系列为封闭式结构直流电机，Z2C为船用直流电机等。经改进的Z3型系列与Z2系列相比，具有飞轮矩GD²小、调速范围广、体积小、重量轻等特点，其他性能一般均高于Z2系列。新型的Z4系列，其电机功率分级、安装尺寸、试验条件均与国际标准相符。

Z2、Z3系列直流电动机主要型号及部分技术参数见表8．2－22、8．2－23，Z4系列静止电力变流器供电他励直流电动机型号及技术参数见表8．2－24和8．2－25。

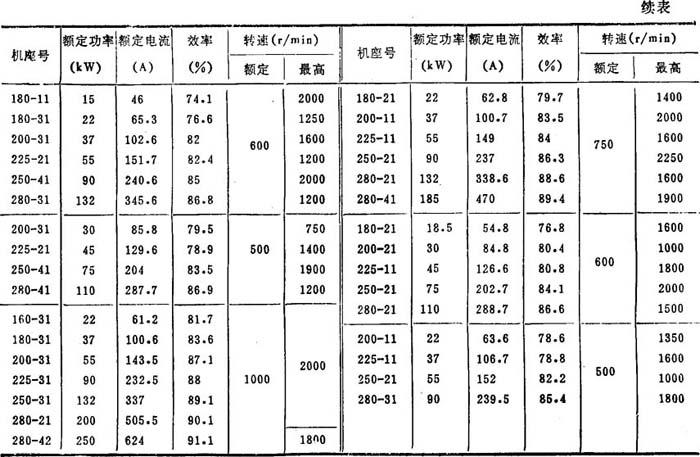

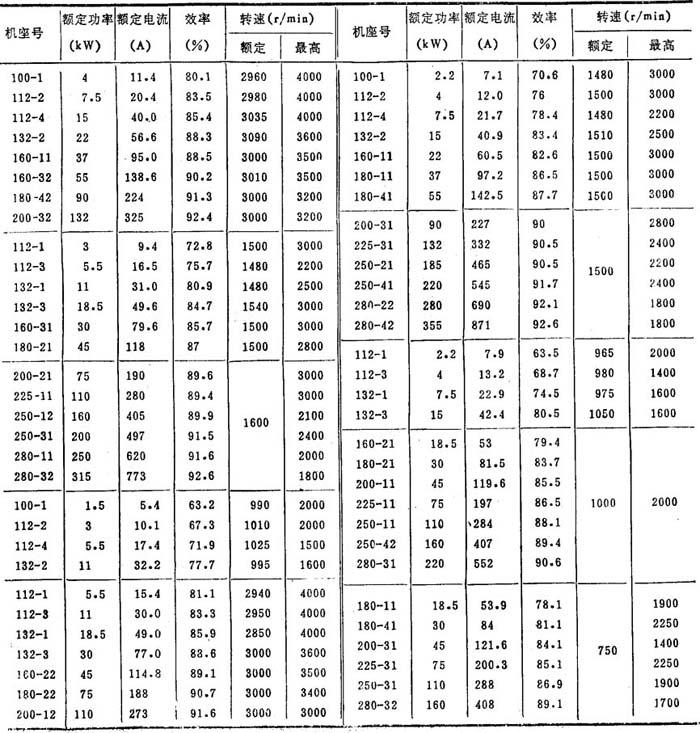

表8．2－22 Z2系列直流电动机
