电路中的谐振

---

谐振是电路中同时含有电感和电容出现的特殊现象，分串联谐振(也称电压谐振)和并联谐振(也称电流谐振)，其对照见表8．1－7。

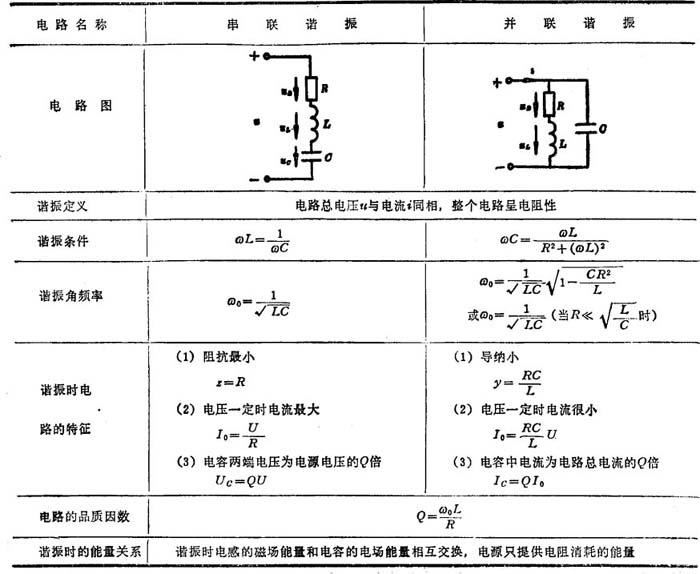

表8．1－7 串联谐振和并联谐振对照

谐振电路具有选择某种频率的性能称为选频特性。电路选频特性的优劣决定于电路的品质因数Q，品质因数愈高，电路的选频特性愈好。

在RLC串联电路中，当电源电压一定时，电路中电流不低于谐振时电流1／的一段频率范围称为通频带(也称通频带宽度)。电路的品质因数Q愈高，通频带就愈窄，它们的关系为

式中ω₀和f₀分别为谐振角频率和频率；△ω和Δf是通频带宽度。
