电气防火检查内容和方法

---

防火检查是一项具体而复杂的工作，特别是电气防火检查，更是比较棘手。到了一个被检单位，查控制电器线路、灯具、电动设备，不但要有知识，而且要有经验和手段。总体思路是：一看；二询问；三查。一看：即查看有关图纸。二询问：即询问有关知情人员平时了解的情况。三查：即实地检查各种电气的状况。

(一)变配电所

变配电所依据所处环境、电压等级、使用要求等不同，形式多样。这里著重介绍具有代表性的35kV和10kV(6．6kV)工厂室内变配电所的检查方法。

1．查看图纸

初次检查的变配电所，到达现场后，首先应查阅变配电所的平面图及部分结构图和安装图，从图上了解变配电所在整个工厂区域内所处的方位，临近建筑距离及状况，周围地形现状，变电所的内容划分，建筑结构，门窗及通风设施位置。这样就对变电所的大概轮廓心中有数。现行比较标准的35kV变配电所采用二层楼结构形式。如图4－2－6所示。

2．查看供电示意板

变配电所的控制室中，一般制有供电示意图。用静态塑料标志示意或动态声光显示。标出本变配电所的供电回路、供电性质、当日供电状况等情况。通过查看，可以掌握变配电所电路走向，当日那些设备在使用，那些设备处于停电状态。

变配电所的供电示意图，根据供电可靠性(供电负荷)的要求不同，一般有5种形式。如图4－2－7所示。

3．翻阅工作记录和询间值日电工

变配电所的管理制度比较严格，各种电气设备的运行状况都有明确记录。从工作记录中不但能反映电气设备的每日运行情况，也能从中找出火险隐患和确定检查重点。

值日电工长期与所管理的电气设备打交道，变电所内那些设备存在问题，特别是有火灾迹象，理应最清楚。因为许多电气设备的火险隐患并不是长期存在，具有间断性和时效性。如开关、绝缘套管的漏电，天气潮湿时表现强烈。所以在检查时有必要预先询问清楚或边检查、边询问，这样能使火险隐患的消除更彻底。

4．实地检查

以上工作完成后，就进入实地检查阶段，一般程序是：先“外”后“内”，先“高”后“低”。

(1)整体情况

❶ 地形高低；

❷ 与邻近生产设备和建筑的距离；

❸ 位置与风向；

❹ 输入、输出导线位置和方法。

(2)变压器室

❶ 建筑物的耐火等级；

❷ 门的数量和位置及开启方法；

❸ 变压器与四壁之间的距离；

❹ 变压器的温度；

❺ 油位及油质；

❻ 储油坑的容量及卵石的放置与厚度；

❼ 变压器的运行声音是否正常；

❽ 各种孔洞的封堵效果；

❾ 灭火机的种类、数量及放置位置；

❿ 各种裸露带电设备是否存在放电痕迹；特别是穿墙处的电桥；

⑾老鼠进入室内的踪迹。

(3)高压开关室

❶ 避雷器测试记录及运行状况；

❷ 油开关的油质和油位；

❸ 互感器的可靠程度；

❹ 其它与变压器室基本一致。

(4)电容器室

❶ 电容器与关连设备的连接可靠性、放电时间；

❷ 温度状况；

❸ 保护装置；

❹ 电容器的外型；

❺ 油位及渗油情况；

❻ 安装位置及上下距离。

(5)低压配电室

❶ 屏前、屏后通道的距离及出入口；

❷ 电缆沟内的电缆间距及敷设方法；

❸ 开关的灭弧罩；

❹ 开关、导线的连接情况、老化程度及导线的鼠咬痕迹。

(6)控制室

❶ 仪表的运行准确率；

❷ 各种报警装置的可靠程序(可模拟试验)；

❸ 切换设备可靠程度。

(二)配电箱、配电盘

配电箱和配电盘比较直观，一般采用实地检查即可。检查的主要内容是：

1．位置及所用材质；

2．各种电器的固定及布置次序；

3．开关断开时，所控电路是否全部断电；

4．各电器的温度情况；

5．熔断器及熔件与所保护设备的匹配情况，熔断器的绝缘漆是否滴漏或处于开裂状；

6．导线与接线柱之间的连接情况；

7．连接导线的破损及老化程度；

8．放电、漏电痕迹；

9．表面清洁程度；

10．与可燃物之间的距离。

(三)电气线路

电气线路有高压与低压之分，高压线路的检查消防部门涉及的比较少，所以著重介绍低压电气线路检查。

1．查阅图纸

电气线路的敷设范围比较广，而且安装方式有多种多样。在检查过程中，不可能每根线路都查到，而且许多线路采用暗敷的办法。所以在检查之前要尽可能的先查阅原来或改建后的电气设计图。因为从图上可以比较正确地反映被查单位的用电状况，线路使用年限等。从此图可以确定检查的重点和为实地检查提供依据。如果被检单位拿不出图纸，应请有关人员提供电气线路草图。

2．实地检查

实地检查可用目测、仪表检测等手段检查下列情况：

(1)导线的安装与用电负荷、使用环境是否相符

一般场所可直接用明敷的办法，而多尘、有爆炸性混合物的场所应使用穿管布线的方法。

(2)绝缘导线表面绝缘层老化程度

架空线路或屋外布线，导线表面有干裂或剥离状时，说明绝缘层已基本失去绝缘作用。

屋内明敷导线的检查，一是目测颜色变化程度和表面开裂状况，导线绝缘层原色是白或红，现已变成灰或黑，且有断续性裂缝，说明导线绝缘性能已下降。二是用测电笔在导线绝缘层的表面轻轻滑动测量，测电笔上氖管发亮程度也能分析绝缘现状。具体判断见表4－2－8。

表4－2－8

❷ 以上保护范围测量

在上面测量的基础上，把经纬仪移至离避雷针塔杆h处，设此点为S₁；经纬仪的角度调至45°，从S₁处把经纬仪向塔杆移动距离为d′(d′=F)，设此点为S₁′；透过镜角，所有保护物在镜头与避雷针尖构成的直线之下，说明合乎要求，如图4－2－8。

❸ 说明

因保护物分散在避雷针的各处，所以测量时应根据保护物与避雷针的具体位置来选择测量点；需要时应进行多点测量。

有些特殊的场所，保护要求比较高，测量标准应根据设计标准来定。

(3)结构防雷装置检测

结构防雷装置具有隐避性，建筑物竣工后无论是接闪器，还是引下线，其内部情况无法查清。所以对这一类防雷装置的监督检查在施工时就要进行，看其柱、梁、钢筋是否按照标准连接。

(4)防雷装置检测规定

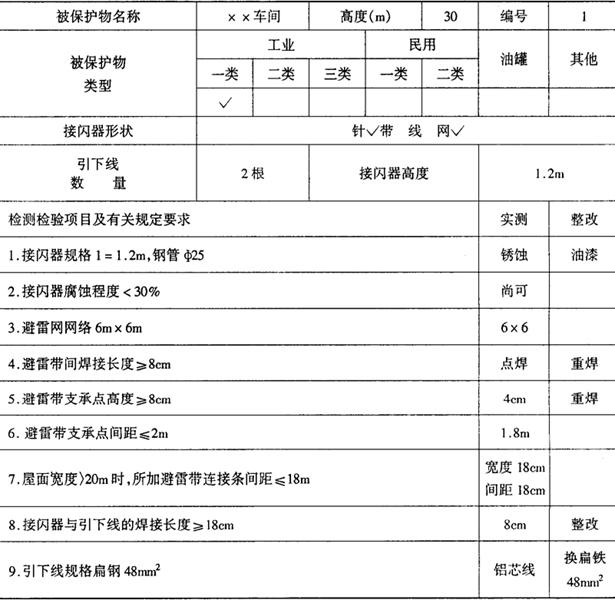

检测规定如表4－2－12所示。

表4－2－12 防雷装置检测表

(九)其它电器

当今社会，电气设备不但在生产上使用，而且已进入办公室及家庭，电气火灾的发生会从生产型电器而转向办公及家用电气，所以电气防火检查立足点也有必要向这方面发展。

1．家用电器的检查内容

(1)电视机、电冰箱等散热部件周围是否有可燃物存在；

(2)电器用后是否已拔下电源；

(3)同时用电量是否超过导线、电度表的额定载流量；

(4)熔断器是否合乎要求；

(5)用电电压是否正常；

(6)使用的插头及导线是否有漏电现象；

(7)使用人是否懂得基本的防火和灭火措施。

2．办公电器的检查内容

(1)使用环境是否妥当；

(2)电源电压是否稳定；

(3)变压器、连接导线是否存在放电、漏电现象。
