电气线路概说

---

电气线路包括导线、电缆、架空线路、接户线与进户线、室内外布线、电缆布线等。近年来，随著工农业生产的迅速发展，用电负荷大大增加。由于管理不严，存在著乱拉乱接电线或布线不符合要求等现象，导致引起电气线路火灾越来越多。

(一)导线

1．导线的种类

导线按有无绝缘和保护层分为裸导线和绝缘导线两大类。裸导线没有任何绝缘和保护层，主要用于室外架空线路。

绝缘导线是有绝缘包皮的导线，如果再加保护层(例如护套导线)，则具有防潮、耐腐等性能。绝缘导线主要用于室内外线路及用电设备的连接线。

2．导线的型号、名称及主要用途

橡胶绝缘导线和塑料绝缘导线的额定电压一般在500V级以下，常用绝缘导线和裸导线的型号、名称及主要用途如表4－3－1和表4－3－2所示。

表4－3－1 常用裸导线的型号、名称及主要用途

1．铝芯；2．油浸纸(相间绝缘)；3．黄麻填料；4．油浸纸(统包层)；5．铝包；6．内黄麻层；7．钢带铠装；8．外黄麻层

2．电缆的主要用途

电缆按缆芯、绝缘层和保护包皮材料的不同可分为多种型号。聚氯乙烯绝缘聚氯乙烯护套电力电缆和交联聚氯乙烯绝缘聚氯乙

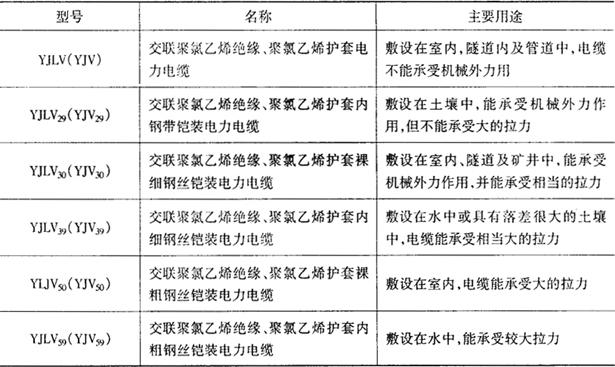

烯护套电力电缆，具有抗酸碱、抗腐蚀、重量轻、不延燃等优点，适于高差大的场所，可以取代油浸纸绝缘电力电缆。上述两种电力电缆的型号、名称及主要用途见表4－3－3和表4－3－4所示。

表4－3－3 聚氯乙烯绝缘聚氯乙烯护套电力电缆的型号、名称及用途

铜芯铜套氧化镁绝缘电缆，缆芯为铜芯，绝缘物为氧化镁，护套为无缝铜管。由于铜的熔点为1083℃，氧化镁的熔点为2300℃，故能经受1000℃内火灾(火焰或辐射)热的作用，具有良好的防火性能。同时，铜套和氧化镁均无老化、延燃性，又不产生烟雾和毒性气体，是一种性能较好的防火电缆，主要应用在具有爆炸和火灾危险的场所、高温车间和高层建筑物中。

(三)架空线路

1．定义、组成

利用电杆和绝缘子等构件把导线架设在空中，用来输配电能的线路，称为架空线路。架空线路主要由电杆、横担、绝缘子和导线等组成。

电杆用来支撑绝缘子和导线，使导线保持对地高度，保护人身安全；横担用来固定绝缘子并使导线保持规定线距，防止风吹摆动，形成相间短路；绝缘子是瓷瓶等的总称，它安装在横担上，作为导线对地和导线之间的绝缘；导线固定在绝缘子上，起输送电能的作用。

架空线路的档距均大于25m。一般380V线路的档距为40～60m；6～10kV为60～100m；35～330kV线路的档距在150m以上。

2．绝缘子的种类

(1)悬式绝缘子

悬式绝缘子又称吊瓶，主要用在35～330kV以上的输电线路上。

(2)针式绝缘子

针式绝缘子分为高压和低压针式绝缘子两种。高压针式绝缘子主要用在6～10kV的高压配电线路上；低压针式绝缘子用于500V以下的配电线路。

(3)拉紧绝缘子

拉紧绝缘子用在固定电杆的拉线上，使拉线上下两段互相绝缘起来，防止拉线上段带电时把电流传到拉线下段，造成触电事故。

3．电压等级的判断

架空线路的电压等级，一般可以从悬式绝缘子串的个数来判断。35kV及以上电压等级悬式绝缘子串的个数，见表4－3－5所示。

表4－3－5 不同电压等级悬式绝缘子串的个数

(四)接户线与进户线

1．定义

从架空线路的电杆到用户屋外第一个支持点(绝缘子)之间的一段引线叫做接户线。从用户屋外第一个支持点到屋内第一个支持点之间的一段引线叫做进户线。

接户线的档距不宜超过25m，如果超过25m时，应在档距中间另立辅助电杆。

2．接线方式与进户要求

(1)接线方式

一般接户线的接线方式有：水平敷设、垂直敷设和从电杆上直接向下引线等。水平敷设导线距建筑墙壁、阳台、窗户的最小距离不小于0．8m；垂直敷设不小于0．7m。

(2)进户要求

进户线应采用绝缘导线穿管进户。进户钢管应设防水弯头，以防导线磨损，雨水倒流，造成短路或产生漏电引起火灾。进户线严禁从房屋的腰窗、天窗、老虎窗或从草、木屋顶上直接引入建筑物内。

爆炸物品库房的进户线，宜用铠装电缆埋地引入；进户处宜穿管，并将电缆外皮接地。从电杆引入的电缆，长度应大于50m，并在电杆上装设壁雷器保护。

(五)室内、外布线

1．定义

室外布线是指沿建筑物外墙、在建筑物之间，或在遮檐下敷设的线路。导线穿过广场、道路等，电压在1kV以下，档距不超过25m，用绝缘导线架设的线路，也属于室外布线。

室内布线是指进户线进户后，经过配电盘，然后沿建筑物内墙等敷设的线路。

室内布线有明敷(明配)和暗敷(暗配)两种。导线沿屋内墙、梁柱、屋架等明露敷设，称为明敷；导线穿管埋设在墙内、地下、楼板内或其它看不见的地方，叫暗敷。

2．布线方式

布线方式的种类有瓷瓶瓷柱配线、瓷夹板配线、槽板配线和线管配线等。

(1)瓷瓶瓷柱配线

瓷瓶瓷柱又叫绝缘子。由于瓷瓶瓷柱的机械强度大，适用于比较潮湿，用电量大，跨度大的车间、厂房等场所。

(2)瓷夹板配线

瓷夹板有单、双、三线式和大、中、小三种型号，适用于干燥、无机械损伤、用电量较小的场所。

(3)线管配线

把绝缘导线穿在管内的敷设方式称为线管配线。凡明敷于潮湿场所或埋在地下的线管，均应采用水煤气钢管、PVC(塑料管)等；凡明敷或暗敷于干燥场所的线管，可采用一般钢管。线管配线适用于潮湿、腐蚀、多尘和爆炸危险场所。

(六)电缆布线

1．敷设方式

电缆敷设方式有：电缆隧道、电缆沟、排管、竖井、桥架和穿管等。

(1)电缆隧道和电缆沟

电缆隧道是一种封闭狭长的构筑物，高1．8m以上，宽约1．5m左右，隧道两侧设有数层电缆支架，可放置很多电缆，适用于有大量电缆的配置处。

电缆沟为有盖板的沟道，沟宽和深度不足1m，适用于电缆更换机会较少的地方。

(2)电缆竖井和电缆桥架

电缆竖井一般用砖和混凝土砌筑而成，是电缆敷设的垂直通道，适用于有大量电缆垂直通过的场所。

电缆桥架是一种类似桥梁的构架，电缆架空敷设在桥架上，可避免与地下沟管交叉相碰，适用于电缆水平敷设的环境。

(3)电缆排管和电缆穿管

电缆排管多为石棉水泥管和混凝土管，眼孔有4、6、8等各种眼孔排管，适用于不易受机械损伤的地方。

电缆穿管是指电缆穿入水煤气管、钢管、PVC塑料管等明敷或暗敷，适用于易燃易爆场所以及铁路、公路等交叉处。

2．敷设要求

(1)电缆敷设的路径要短，且尽量避免与其他管线(管道、铁路、公路等)交叉。敷设时要顾及已有或拟建房屋的位置，不使电缆接近易燃易爆物及其他热源，尽可能不使电缆受到各种损坏(机械损伤、化学腐蚀、地下流散电流腐蚀、水地锈蚀、蚁鼠危害)等。

(2)不同用途的电缆，如工作电缆与备用电缆，动力与控制电缆等宜分开敷设，并对其进行防火分隔。

(3)电缆在电缆隧道内、沟内及明敷时，应将麻包外皮层剥去，并刷防腐漆。

(4)交流回路中的单芯电缆应采用无钢铠装或非磁性材料护套的电榄。单芯电缆要防止引起附近金属部件发热。
