滑块移动行程调节机构

---

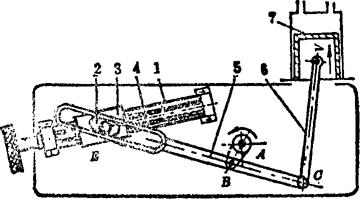

例5．2-181 行程可调的导杆机构

如图示，由导轨1-螺杆4-螺母滑块3-滑块2构成的调整环节，可改变滑块2在导杆6中的相对位置，从而实现对活塞7行程的调节。其特点是可在运行中调节，且为无级调节。

例5．2-182 直动推杆行程可调机构

如图示，凸轮2用花键安装在轴1的倾斜轴颈上。当轴1在其轴向移动一定距离时，由于改变了凸轮2在倾斜轴颈上的相对位置，即改变了凸轮的偏心距，从而改变了直动滚子推杆3的行程。

例5．2-183 配气阀门行程调节机构

图中阀门2的配气行程与导轨1的导向方位有关。若将导轨1调整到合适的导向方位，并将其固定，则阀门2可得到恰当的配气行程，可为活塞3提供必要的气体压力，使其正常工作。

例5．2-184 供油泵行程调节机构

图中柱塞3的行程与铰链点A的位置有关。调整附加摆杆1的方位，并将其固定，可达到控制柱塞3的行程和供油量的目的。该机构用于柴油机中，为调节式供油泵机构。

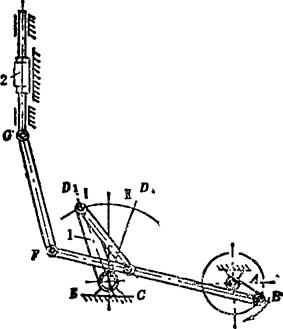

例5．2-185 可调行程换向配气机构

图示铰链五杆机构ABCDE有两个自由度。调整DE的位置，并将其固定，便成为单自由度曲柄摇杆机构ABCD。通过调整DE的位置，可使滑块2满足所需的换向配气要求。

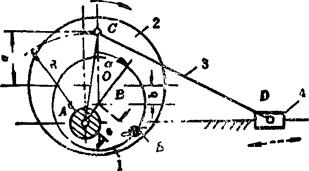

例5．2-186 偏心轮曲柄长度可调式滑块机构

图示曲柄滑块机构ACD中的曲柄长度，取决于偏心轮1与2的相对相位。调整其相位，并用旋钮将其固联为一体，则可改变曲柄的长度，从而改变滑块4的行程．R按下式计算：

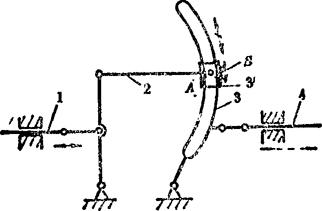

例5．2-187 双滑杆调节机构

图示的调整环节设置在导杆3与滑块3′的相对位置。调整3′，并将其与3固结为一体，可改变杆3的有效长度，从而调节输出杆4的行程。

例5．2-188 摆杆长度可调的凸轮机构

图示调节环节，为由手柄1-螺杆2-螺母滑块B构成的凸轮摆杆。转动手柄1，可改变B在螺杆2上的位置，从而改变摆杆的长度，由此调整输出构件4的行程和运动规律。
