滑块往复运动机构

---

例5．2-40 剥线钳机构

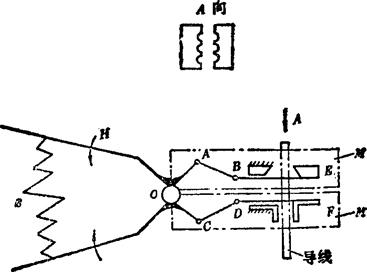

该机构由两个曲柄滑块机构OABE和OCDF组成。H为手柄，S为弹簧，M为钳臂，E为滑块，也就是割刀。割刀有根据不同导线直径而设的半圆刃口。F为滑块，用于夹紧导线。当手握手柄H时，OA和OC同时转动，两滑块移动，F夹紧导线，割刀E割断导线外面的绝缘层。当继续握拢手柄时，滑块不再移动，这时两曲柄滑块机构带动钳臂M绕O点转动，各自分开，剥出被割断的绝缘层。

例5．2-41 车门启闭机构

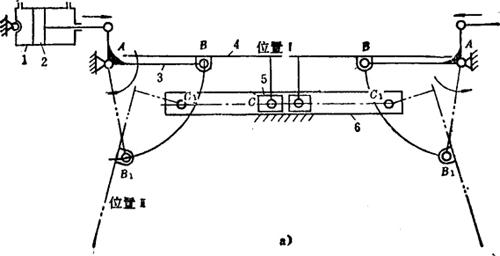

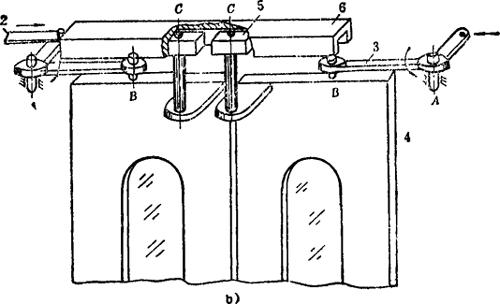

车门相当摆杆滑块机构的连杆，气源进入车门上部的汽缸1，与活塞杆相铰链的角形摆杆3绕固定销轴心A转动，滑块C在滑道6内移动。作为连杆的两扇车门作平面运动，可由关闭位置Ⅰ到开启位置Ⅱ。

例5．2-42 三联风箱

该机构属于曲柄滑块机构。当和连杆2、3、4形成回转副的曲柄1，以固定轴心A为中心回转时，各风箱a作往复移动，交互吸入与排放空气。
