液压放大器

---

液压放大器是作为放大器的液压元件。在伺服阀中，常见的液压放大器型式有单喷嘴挡板式、双喷嘴挡板式、射流管式、偏转板射流式及滑阀式等。

在伺服阀中，液压放大器以小功率力矩马达或力马达输出的转角或直线位移信号作为输入，对大功率的液压油流进行调节和分配，实现控制功率的转换及放大作用。根据输出控制功率大小及特性要求的不同，伺服阀的液压放大器可以由一级、两级或三级组成。在伺服阀按液压放大器级数进行分类时，相应的伺服阀分别被称为“单级伺服阀”、“两级伺服阀”和“三级伺服阀”。

伺服阀中起放大作用的液压放大器最后一级，称为“输出级”或“功率级”；两级伺服阀的第一级液压放大器和三级伺服阀的第一、二级液压放大器，称为“前置级”、“先导级”或“控制级”。

两级伺服阀和三级伺服阀的功率级通常采用三通或四通滑阀式液压放大器。

常用的液压放大器结构、工作原理及特点见表20．2－2。

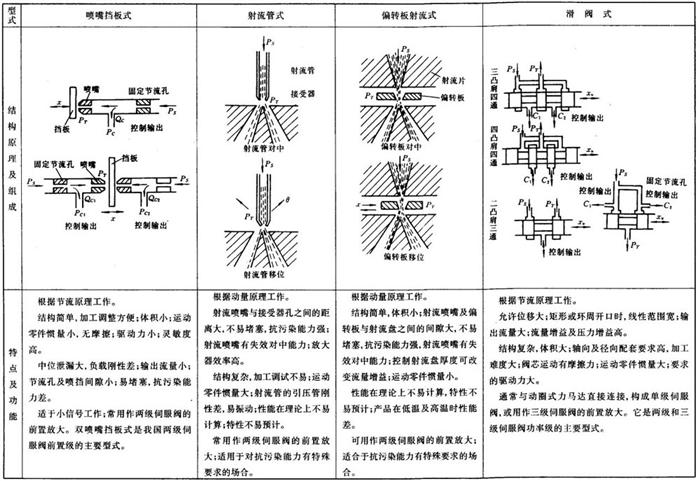

表20．2－2 常见的液压放大器
