海藻酸盐

---

海藻酸是从海藻植物，如马尾藻、昆布、海带中制取的，这些植物在我国产量相当丰富，用于造纸工业的海藻酸盐主要是海藻酸钠盐或铵盐。

造纸工业使用的海藻酸钠是以粉状供应的，它是—种棕黄色絮状物质或淡黄色粉末。将干粉加入水中，在剧烈搅拌下，能迅速溶解，其溶解量可自1%增至4%，以制备成高粘度的胶粘溶液。

海藻酸钠溶液可与一系列造纸用化学药剂相容，如颜料、填料、树脂、淀粉、糊精、水溶性天然和合成胶料等。

1．海藻酸钠的制备方法

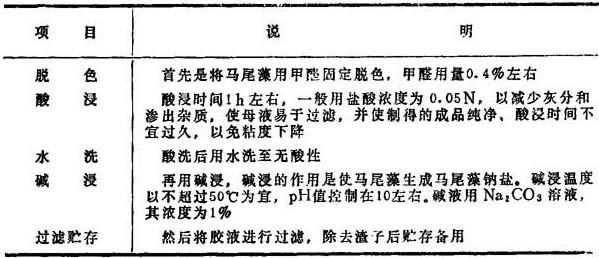

以马尾藻为例，其制备方法如表10—3—55所示。

表10—3—55

2．海藻酸钠在表面施胶中的应用 海藻酸钠用于表面施胶的特点是：

(1)胶液容易制备和使用。

(2)胶料的浓度和粘度可以调节，具有较高的流动性。

(3)在纸页上形成一层均匀的薄膜，这层薄膜在普通情况和温度下是相当柔韧的，因而有利于提高纸张的表面结合强度。

(4)海藻酸钠可与氧化淀粉等表面施胶剂配合使用，在淀粉胶液中加入海藻酸钠能够提高纸张的适印性能。

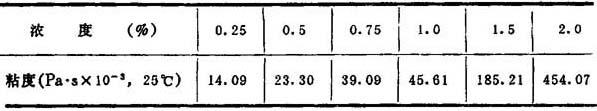

(5)各种浓度的海藻酸钠的粘度如表10—3—56所示。

表10—3—56

根据在表面施胶的使用结果，认为粘度在0．02Pa·s时，使用已感困难。为此在海藻酸钠的浓度为0．5%时必须进行改性，或与其他施胶剂混合使用。当浓度在1%以上时，则粘度更高，流动性更差。

海藻酸钠用于表面施胶，其溶液浓度经常为0．25～0．3%。
