油罐内的重油加热器加热面积计算

---

式中 F——加热面积(m²)

Q——加热重油所需总热量(kJ／h)

φ——蒸汽冷结水的过冷却系数，取决于重油的加热终温t₂，用表4－1－5查取

t_、——蒸汽饱和温度(℃)

t——油品的平均温度(℃)，同式4－1－23

K₀——加热器内蒸汽向油品的总传热系数［kJ／(m²·h·℃)］，可取经验数值k_a=209．34～293．08；也可计算：

R——影响传热效果的补充热阻［(m²·h·℃)／kJ］一般取R=0．002，见表4－1－6

a——从加热器外壁到油品的给热系数［kJ／(m2·h·℃)］

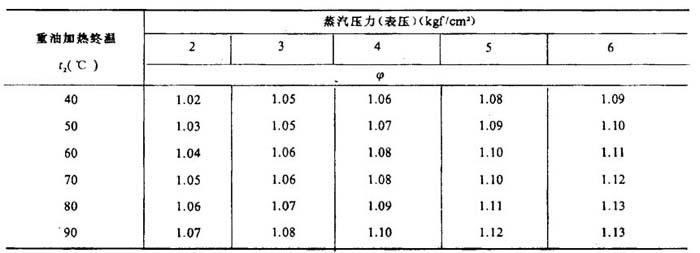

表4－1－5 蒸汽冷凝水的过冷系数φ

注：1kgf／cm²=9．80665×10⁴Pa

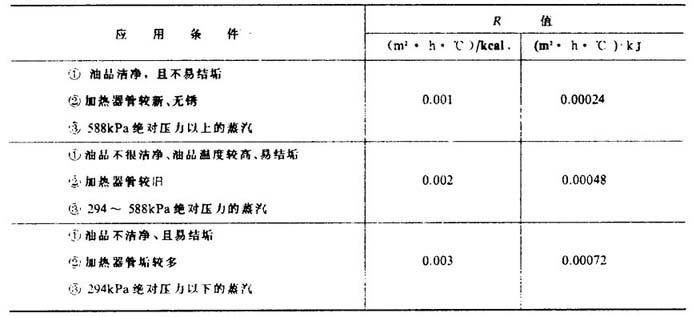

表4－1－6 补充热阻R

d——加热器管子外径(m)

V——油品平均温度和蒸汽温度的算术平均值(下的油品的平均粘度(托克斯S₁)(1S_，=10－⁴m²／s)

A₁、A₂——系数，见表4－1－7

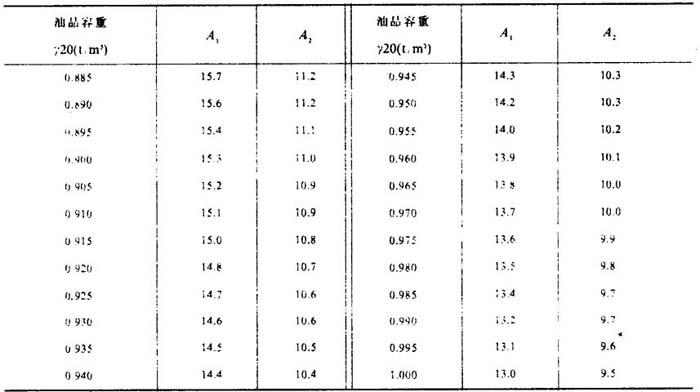

表4－1－7 系数A₁、A₂值

注：本表根据 A_，－36 23Y₂₀及A₂－24．5 15Y₂₀计算所得。
