沥青胶

---

可由沥青和高岭土混合，配制成供施胶用的沥青乳液。

1．沥青胶的制备

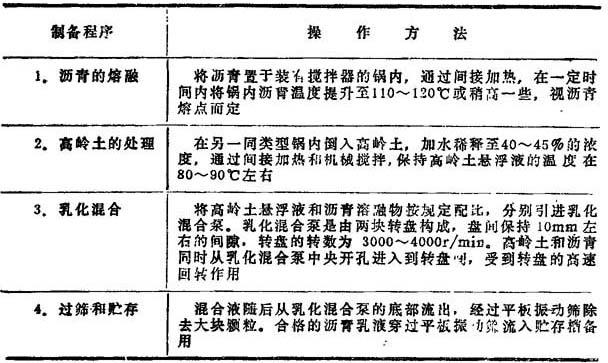

一种沥青胶的制备程序如表10—2—125所示。

表10—2—125

2．添加乳化剂

(1)在乳化混合时可稍许通入蒸汽，借以加强搅拌作用，并可加入各种乳化剂。

(2)可用松香酸钠作为乳化剂，即用它在高温高压下处理沥青，并不断加以高速搅拌，直至沥青获得充分分散，再使其通过压力匀化器，制得粒度为1～5μm的沥青松香胶乳，直接供施胶用。

(3)制备乳化剂时也可加用40～45%浓度的NaOH溶液(用量约为沥青量的4%)，或加用一定量的土耳其油和少量碳酸钙，作为辅助乳化剂。

3．沥青胶用于施胶的优缺点

(1)对于要求强施胶的纸很适用，而无需再添加化学助剂。

(2)可以有效地减少生产过程中泡沫的形成。

(3)可使浆料的脱水性能良好，从而改进了纸页的形成。

(4)纸张的物理强度没有下降。

(5)沥青胶的颜色很暗，在使用中受到了限制。

4．沥青胶的性能和使用

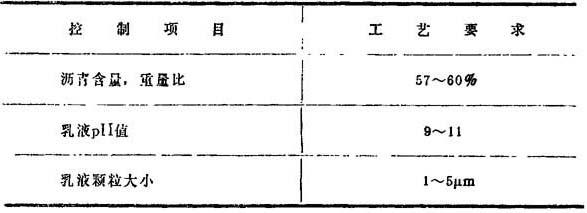

沥青胶的性能如表10—2—126所示。

表10—2—126

沥青乳液最好是与松香胶配合使用，一般是先在浆料中添加松香胶，再加硫酸铝，最后添加沥青乳液。应事先添加温水以稀释沥青乳液，再加冷水稀释至施胶所要求的程度。

沥青胶主要用于防水纸板(例如，用于制造汽车顶盖内衬等)、建筑纸板、防潮衬纸等，用量一般为5～10%(对浆重)。另外，也用于要求强施胶的包装水果或蔬菜的纸和纸板中，用量为2～5%(对浆重)。
