极点格网法

---

亦称透视格网法或合点法。

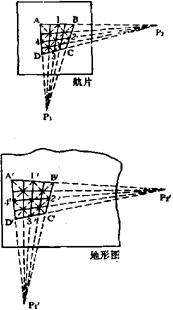

建立在航片与地形图之间互为投影关系基础上的一种构网方法。此法适用于平原地区的航片转绘，具体做法是(见下图)：(1)在航片及相应的地形图上，分别选取四个相应的明显地物点，得格网ABcD及A′B′C′D′。加密格网时，分别延长其对边，交于P₁、P₂和P′₁、P′₂，产生两个合点(或称极点)。再由两个极点向各自的对角线的交点K₁、K₂引射线，即可在四边形的四个边上得四个交点1、2、3、4及1′、2′、3′、4′。

分别连接对应的两个交点，便可得相应的小四边形。同法，可将格网加密到所需要的密度；(2)以每个小四边形为控制格网，将航片上每个小四边形内的转绘内容，用目估法转绘到地形图上相应的小四边形内。

当四边形对边近于平行，其延长线相交于航片外时，不宜采用极点格网法。
