普通伏辊的计算

---

1．下伏辊的直径计算

【公式】

D_x=KB_w[phone])

式中 D_x——下伏辊直径(mm)

B_w——网宽(mm)

K——常数：

当B_w＜3000mm时，K=0．1

当B_w＞3000mm时，K=0．11

2．上伏辊的直径计算

【公式】

D_s=D_x+(150～250) (1－15－261)

式中 D_s——上伏辊直径(mm)

D_x——下伏辊直径(mm)

3．下伏辊铸铁辊体壁厚计算

【公式】

S=(0．12～0．5)D_x(mm) (1－15－262)

4．上伏辊辊体壁厚计算

【公式】

S=(0．05～0．06)D_x(mm) (1－15－263)

式中符号及含义同上

5．伏辊轴承中心距(轨距)的计算

(1)当网宽B_w＜2600mm时

【公式】

l=1．14B_w+300(mm) (1－15－264)

(2)当网宽B_w≥2600mm时

【公式】

l=1．03B_w+600(mm)

式中 l——长网成形器的轨距(mm)

6．伏辊压榨的尺寸参数

【说明】 参见表1－15－25。

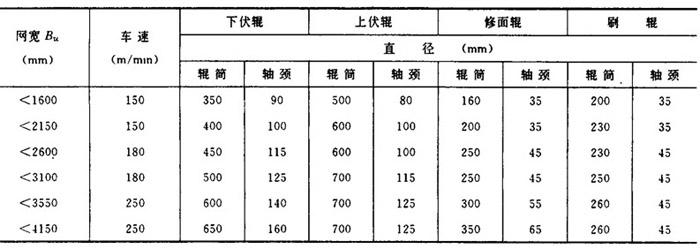

表1－15－25 伏辊压榨的尺寸参数

7．上伏辊的强度计算

【说明】 参见第二篇第三章第八节内容：辊筒的强度计算。

8．下伏辊的强度计算

【说明】 可参考本章第三节“压榨辊的强度计算”

【公式】

式中 σ_w——下伏辊的最大弯曲应力(Pa)

W——伏辊中心横截面的截面模数(m³)

D、D₁——下伏辊的外径和内径(m)

M——合成弯矩(N·m)

M₁——下伏辊在均布载荷的作用下在辊体中心横载面上的最大弯矩(N·m)

R_H——下伏辊在运行条件下所受到的总均布载荷(N)

b——辊面宽(m)

M₂——下伏辊所受的扭矩(N·m)

D_i——下伏辊直径(m)

N——长网成形器的最大计算传动功率(kW)

V_w——成形网速度(m／min)
