旋转轴的设计要求

---

·应保证油封唇缘对旋转轴的过盈量要求，其值如表26．5－4所示。

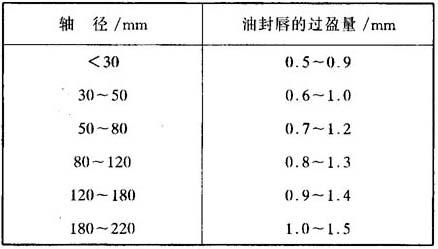

表26．5－4 油封唇对轴的过盈量

·为保证密封效果，油封的外径和圆度公差见表26．5－5(a)。

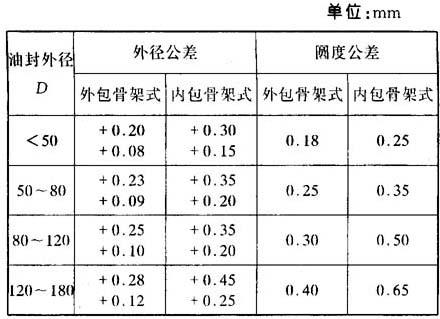

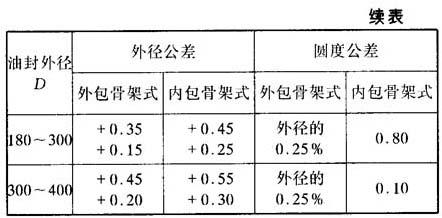

表26．5－5(a) 油封外径公差及圆度公差

·油封在使用过程中的最大偏心量也应严加控制，以确保密封效果，其范围如表26．5－5(b)所示。

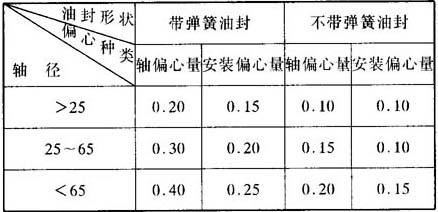

表26．5－5(b) 油封最大允许偏心量 单位：mm

·旋转轴的表面硬度，一般取HRC30～40。当油封基体材料的表面，即其密封副滑移的表面，粘贴有聚四氟乙烯树脂，成为复合结构时，或者在橡胶基体材料的表层，作浸氟或等离子喷氟处理时，轴的表面硬度应取HRC50～60。
