整饰辊

---

1．整饰辊的分类

整饰辊分为普通整饰辊和水印辊两类。这两类辊子的结构基本相同。整饰辊是一根空心的网辊，网面上无花纹，它的主要作用是增强纸的表面结合强度。水印辊的面网上织有所需要的花纹，使所生产的纸张具有水印辊面网上的花纹的水印。

水印辊的直径，一般约在Φ200～800mm，根据车速而定。见表11－3－49。

表11－3－49

2．整饰辊的结构及规格示例

要求整饰辊辊子要轻，刚度要大，我国目前制造的整饰辊不带通轴，轴体两端仅有小短轴，以轮幅固定，其间的幅宽以相等的距离排列，用直径3mm不锈钢丝或磷青铜丝，以100°螺旋角交叉及用直径2mm不锈钢丝或铜丝平行于轴扣住固定，外缘以不锈钢或铜条焊住。为了保证整饰辊的使用效果，整饰辊的圆度公差不大于0．05mm，不平度公差不大于0．03mm。

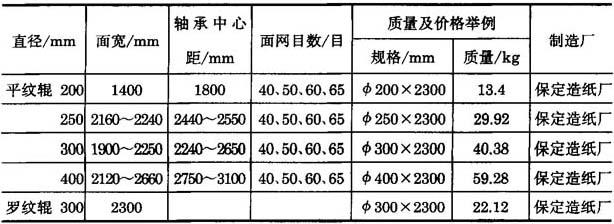

国产整饰辊的规格示例如表11－3－50所示。

表11－3－50 国产整饰辊规格示例

3．整饰辊的表面型式及用途

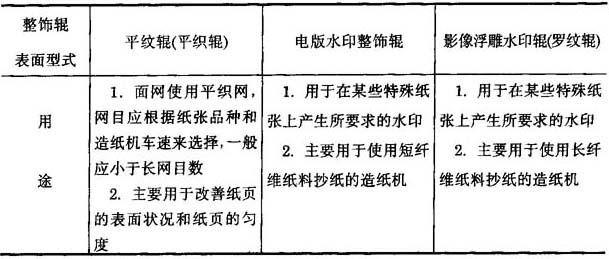

整饰辊的表面型式及用途如表11－3－51所示。

表11－3－51 整饰辊的表面型式及用途

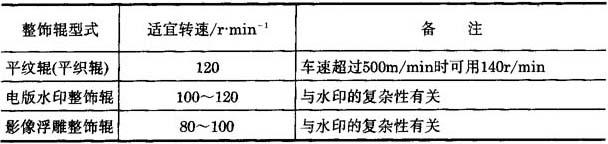

各种型式的整饰辊的适宜转速如表11－3－52所示：

表11－3－52 各种型式的整饰辊的适宜转速
