散热器散热面积的计算

---

式中 F——散热器的散热面积(m²)

Q’——散热器的散热量(kJ／h)

Q_总——厂房的总耗热量(kJ／h)

Q″——连接散热器采暖管道散入房间的热量(kJ／h)

f——每米长管道的表面积(m²)，见表4－4－10

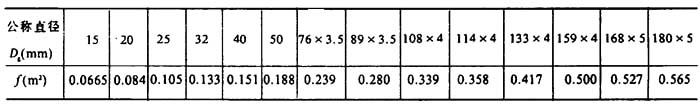

表4－4－10 水、煤气输送钢管及无缝钢管每米长的表面积

K′——管道的传热系数［kJ／(m²·h·℃)］，见表4－4－11

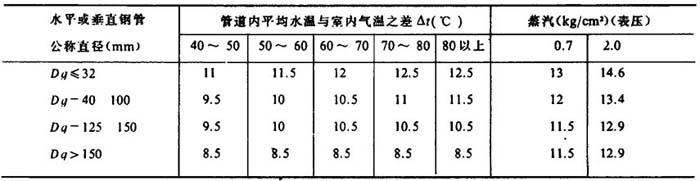

表4－4－11 不保温管道的传热系数K′［kcal／(m²·h·℃)］

注：1kcal／(m²·h·℃)－4．1868kJ／(m²·h·℃)；1kg／cm²=98．06kPa。

△t——管道内传热介质温度与室内温度差(℃)

β——修正系数，沿顶棚下面的水平管道β=0．5；沿地面上的水平管道β=1．0；立管β=0．75；连接散热器的支管β=1．0

K——散热器的传热系数［kJ／(m²·h·℃)］，见表4－4－12

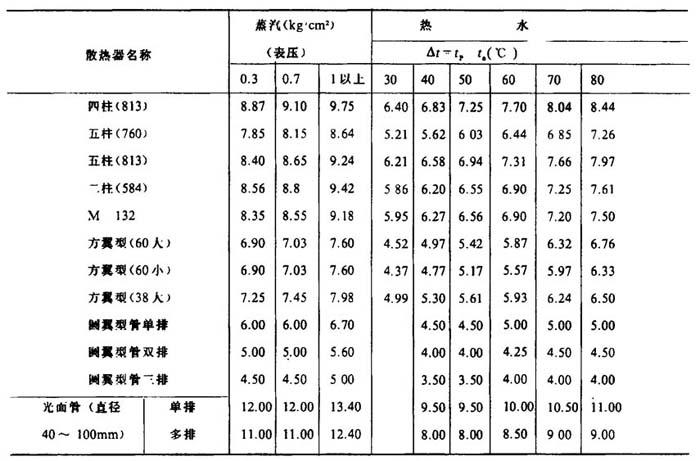

表4－4－12 散热器的传热系数K［kcal／(m²·h·℃)］

t_ρ——散热器内热介质平均温度(℃)，当介质为29．4kPa(表压)以下蒸汽时，t_p取100℃；为29．4kPa(表压)以上蒸汽时，t_p取相同表压的饱和蒸汽温度

t_n——室内采暖计算温度(℃)，见表4－4－13

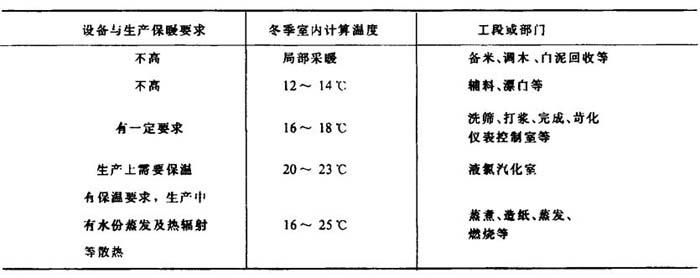

表4－4－13 各工段采暖的冬季室内计算温度

β₁——散热器片数修正系数，6片以下β₁为0．95；6～10片β₁为1．0；11～20片β₁为1．05；20片以上β₁为1．10

β₂——暗装管道系数，可查有关手册，对于明装的热水及蒸汽采暖管道之冷却的壁龛时，β₂=1

β₃——散热器安装修正系数，可查有关手册，对于明装散热器或装在不深于130mm的壁龛时，β₃=1．0
