插装式压力阀

---

二通插装阀目前国内主要产品有北京液压件厂生产的力士乐系列；上海七〇四所生产的TJ系列；济南铸造锻压机械研究所生产的Z系列。以上三种产品100通径以下连接尺寸均符合DIN24342(等同于GB2877－81及ISO／DP－7368)

(1)北京液压件厂生产的力士乐系列压力阀

A．型号说明

(A)插装件型号说明

a．溢流阀插装件

(B)控制盖板符号

a．LFA型溢流控制盖板符号

见表19．5－10。

表19．5－10 LFA型溢流控制盖板符号

C．性能参数

(A)LC型溢流阀插装件

a．介质

见表19．5－12。

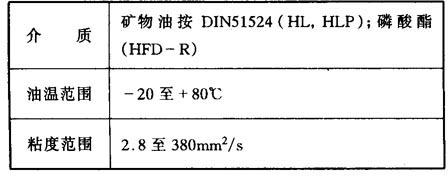

表19．5－12 LC型溢流阀插装件介质

b．LC型溢流阀插装件性能参数

❶ 油口A和B最高压力：42MPa

❷ 最大流量：见表19．5－13

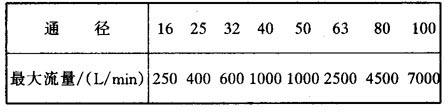

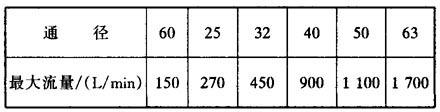

表19．5－13 LC型溢流插装件最大流量

c．LC型溢流阀控制盖板

最高工作压力：40MPa

(B)LC型插装式减压阀插装件

a．介质

见表19．5－12。

b．LC型减压阀插装件性能参数

❶ 油口A和B最高压力：31．5MPa

❷ 最大流量：见表19．5－14

表19．5－14 LC型减压插装件最大流量

(c)LFA型控制盖板性能参数

最高二次压力：35MPa

(C)插装式顺序阀性能参数

a．介质

见表19．5－12。

b．插装件与插装式溢流阀插装件通用

c．LFA型减压阀控制盖板性能参数

最高顺序压力：35MPa

D．插装式压力阀外形与安装尺寸(LC型插装件，LFA型控制盖板)

(A)外形尺寸

见表19．5－15。

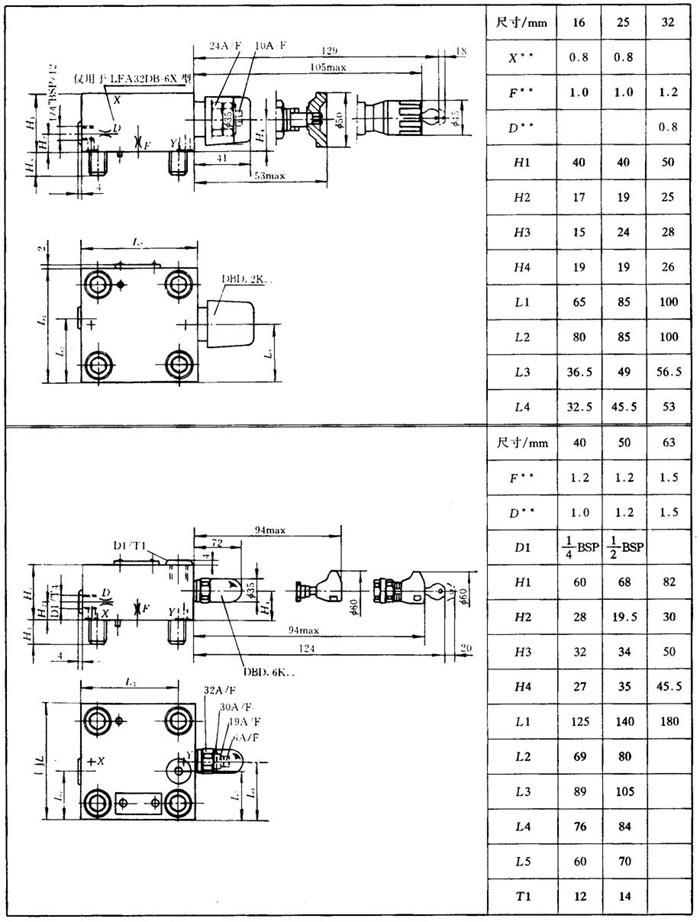

表19．5－15 插装式压力阀外形尺寸

(LC型插装件、LFA型控制盖板)

(B)安装尺寸(等同于DIN24342)

见表19．5－16。

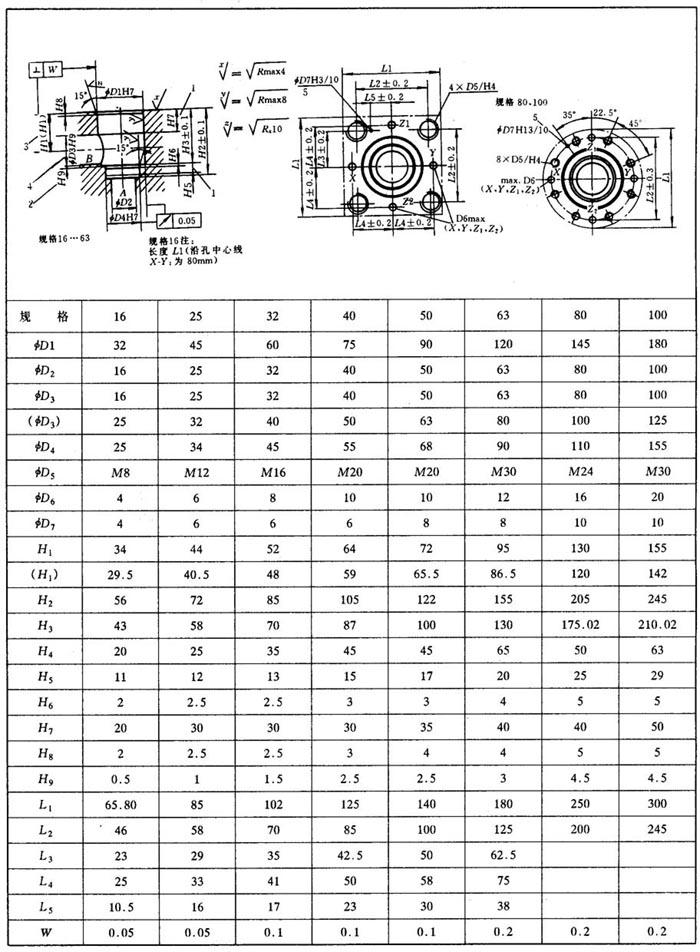

表19．5－16 插装式压力阀安装尺寸

(LC型插装件、LFA型控制板) 单位：mm

(2)上海七〇四所插装式压力阀

A．型号说明

(A)插装件型号说明

❶ 名称：插装件

❷ 通径：见表19．5－17

表19．5－17 插装阀通径代号(TJ型插装件)

❸ 阀套型式

0——标准型(与无尾部阀芯配合的阀套)

1——与带尾部结构阀芯配合的阀套

3——减压阀型

5——弹簧倒置型

❹ TJ型插装件阀芯型式主代号

0——标准型(无尾部)

1——带锥型缓冲阻尼尾部

2——带双节流窗口尾部

3——减压阀型

4——带回节流窗口尾部

5——弹簧倒置型

❺ TJ型插装件型式辅助代号

(无)——标准型

C——侧向钻孔型(单向阀用)

G——带底部阻尼孔及O形密封圈

H——带O形密封圈

J——带O形密封圈及侧向钻孔型

R——带底部阻尼孔型

❻ 开启压力：见表19．5－18

表19．5－18 开启压力代号

❼ 面积比(α_A)：见表19．5－19

表19．5－19 面积比代号

❽ 设计号

❾ 密封型式

(无)——标准型(线密封型)

W——面密封型

❿ 材料

(无)——GC_r1或40C_r

1——4C_r13或13C_r13

2——OC_rr17Ni7A1(沉浸硬化不锈钢)或9C_r18(不锈轴承钢)

(B)控制盖板型号说明

❶ 名称：控制盖板

❷ 通径：见表19．5－17

❸ 盖板功能

Y1——溢流阀，安全阀

Y2——用于组成常开型电磁溢流阀或多级压力控制阀

Y3——用于组成常闭型电磁溢流阀或多级压力控制阀

Y4——用于组成电磁溢流单元，采用球阀先导卸荷

Y5——用于组成溢流单元带遥控口或复合方向控制功能

Y6——用于组成方向及背压控制单元

Y7——用于组成电磁溢流单带遥控口

J1——用于组成减压控制单元

J2——用于组成减压控制单元带卸荷功能

J3——用于组成减压控制单元带卸荷功能

❹ 先导换向阀型式

W——滑阀式电磁换向阀

S——球阀式电磁换向阀

(无)——无换向阀

❺ 先导换向阀规格代号

3——通径NG6(ISO4401－3)

5——通径NG10(ISO4401－5)

(无)——无换向阀

❻ 调节形式

A——手轮调节器

B——带锁螺母

C——千分尺结构

D——带锁千分尺结构

(无)——无调节机构

❼ 压力级：见表19．5－20

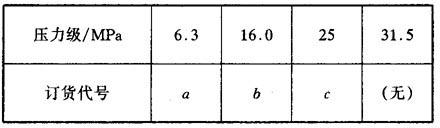

表19．5－20 压力级代号

❽ 工作介质

(无)——矿物油基工作液

W——水基工作液

❾ 设计号

❿ 零件号

B．符号

(A)TJ型压力控制插装件符号

见表19．5－21。

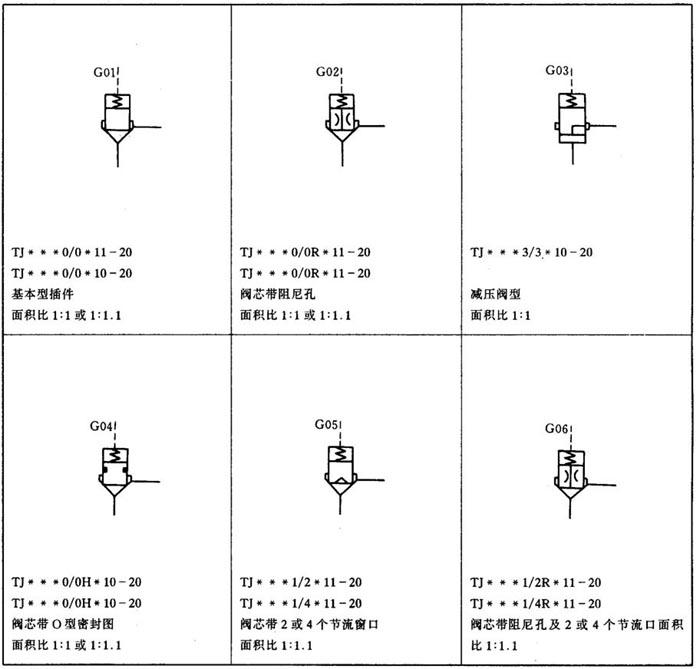

表19．5－21 TJ型压力控制插装件符号

(B)TG型压力控制盖板符号

见表19．5－22。

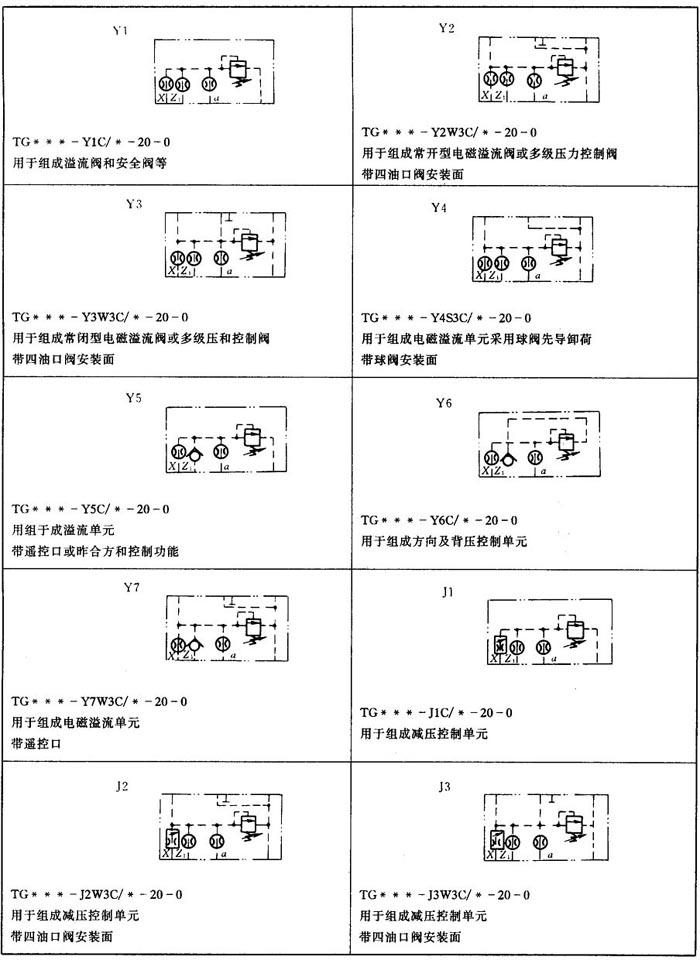

表19．5－22 TG型压力控制盖板符号

C．TJ型压力控制插装件性能参数

(A)介质要求

介质类别：矿物油；水一乙二醇；油包水或水包油；乳化液

温度范围：－20～70℃

粘度范围：13～380mm²／s

过滤精度：25μm

(B)流量

见表19．5－23。

表19．5－23 TJ型压力控制插装件工作流量

(C)TJ型压力控制插装件工作压力

最高工作压力31．5MPa。

D．外形及安装尺寸

(A)TG型压力控制盖板外形尺寸

见表19．5－24。

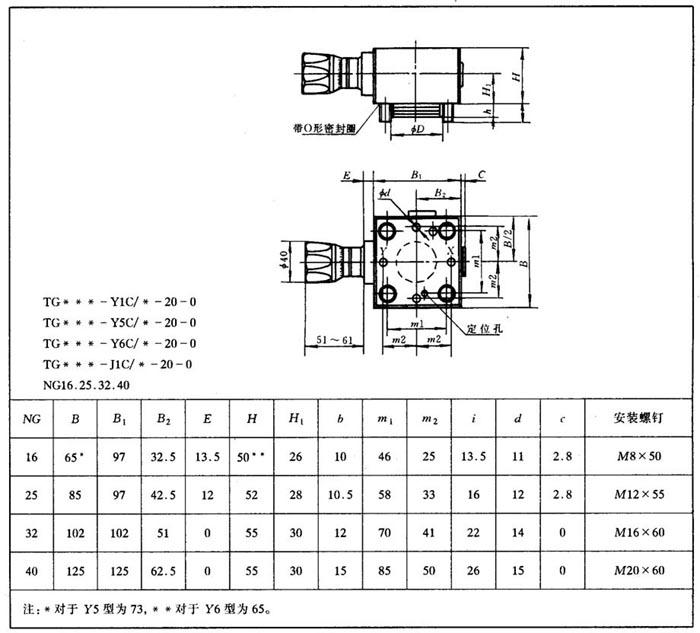

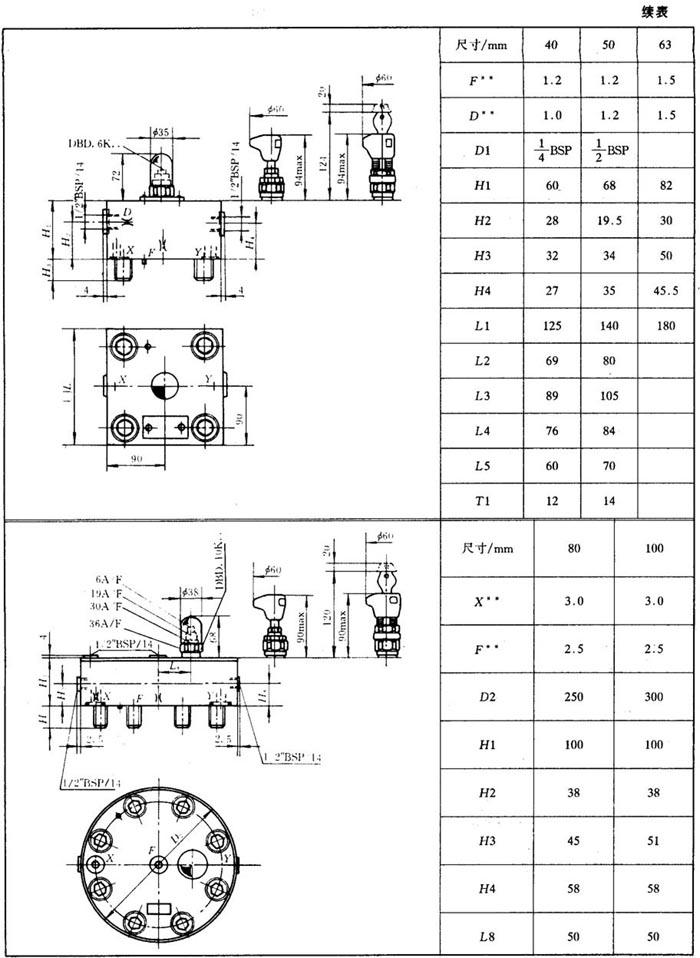

表19．5－24 TG型压力控制盖板外形尺寸 单位：mm

(B)TG型压力控制盖板安装尺寸

16～100通径见表19．5－16，125和160通径见表19．5－25

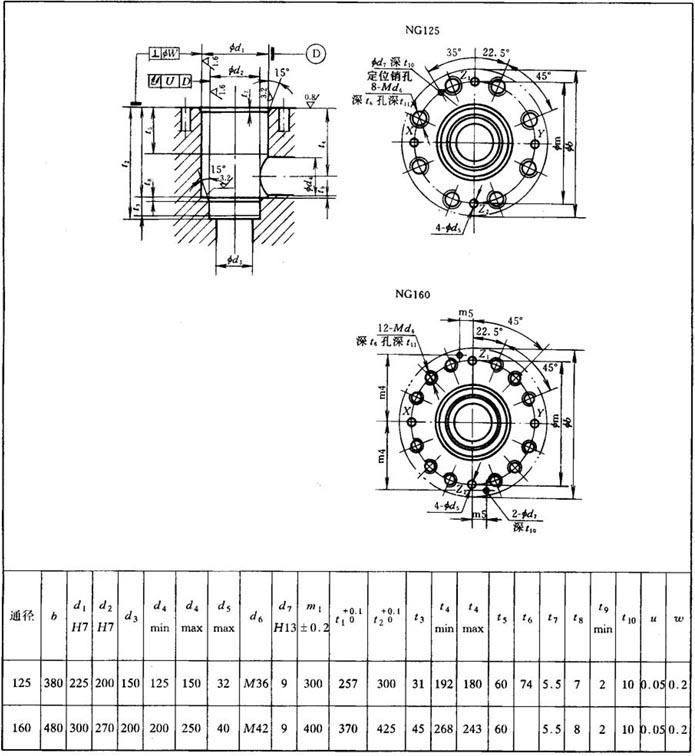

表19．5－25 TG型压力控制盖板安装尺寸(125和160通径) 单位：mm

(3)济南铸锻所研制的插装式压力阀、方向阀、流量阀

济南铸锻所生产的二通插装阀分为3系列、4系列、5系列，下面介绍的是其最新的5系列产品，该产品编号压力、方向、流量控制放在一起，没有单独编号，在此一并介绍。

A．型号说明

(A)Z型插装件型号说明

❶ 名称：插装件

❷ 插装件型式

1——基本插装件

11——基本插装件(阀芯内钻孔)

2——带阻尼孔插装件

3——带缓冲头插装件

4——常闭滑阀型插装件

41——常开滑阀型插装件(AC腔间有单向阀)

42——常闭滑阀型插装件

43——常开滑阀型插装件(AC腔间有阻尼孔)

5——节流插装件

6——A型常开插装件

❸ 面积比(α)

A——1．2

B——1．5

C——1

D——1．07

❹ 压力级：H级最高压力为35MPa

❺ 开启压力(脚标)

无——无弹簧

a——0．05MPa

b——0．1MPa

c——0．2MPa

d——0．4MPa

e——0．5MPa

f——0．8MPa

❻ 通径：见表19．5－26

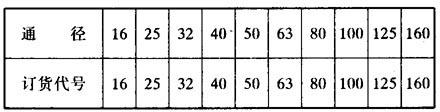

表19．5－26 通径代号

❼ 连接型式：Z指插装式

❽ 设计号：5指第五次改进型

❾ 介质

(无)——矿物油

W——高水基液压液

V——磷酸酯液压液

❿ 其它细节用文字说明

(B)F型控制盖板型号说明

❶ 名称：控制盖板

❷ 盖板功能

01——基本控制

02——滑阀控制

03——梭阀控制

04——滑阀梭阀控制

05——梭阀滑阀控制

12——吸入阀控制

13——集中滑阀控制

16——换向集中控制

17——换向双单向集中控制

21——调压控制

22——换向调压控制

23——卸荷溢流控制

24——减压控制

25——顺序控制

26——双调压控制

27——单向调压控制

28——换向双调压控制

41——节流控制

42——换向节流控制

❸ 基本功能变型：A，B……

❹ 压力级：H指最高35MPa。

❺ 压力控制盖板调压范围(脚标)

a——0．6～8MPa

b——4～16MPa

c——8～21MPa

d——16～35MPa

❻ 通径：见表19．5－26

❼ 连接方式：F指法兰式

❽ 在节流控制盖板中，节流杆较标准值长出的数值

❾ 设计号：5指第五次改进型

❿ 介质

(无)——矿物油

W——高水基液压液

V——磷酸酯液压液

⑾其它细节用文字说明

B．符号

(A)Z型插装件符号

见表19．5－27

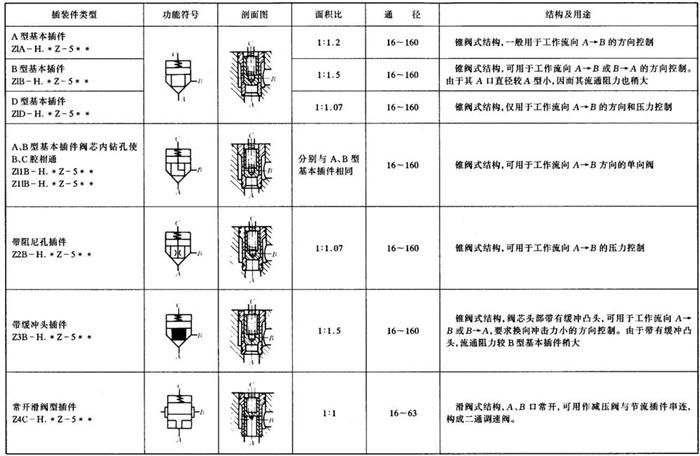

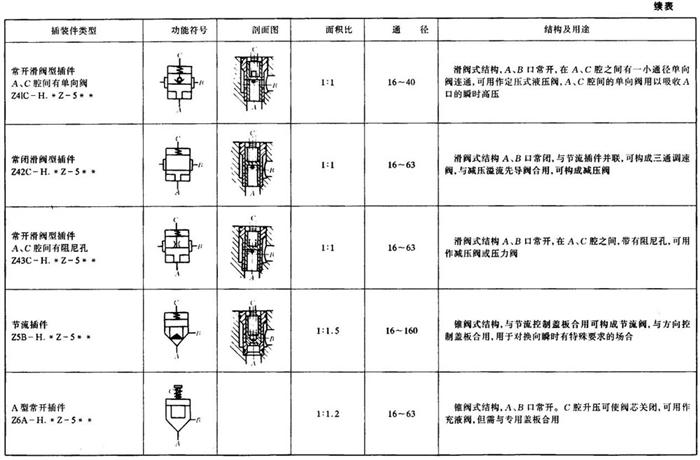

表19．5－27 Z型插装件符号

(B)F型控制盖板符号

见表19．5－28。

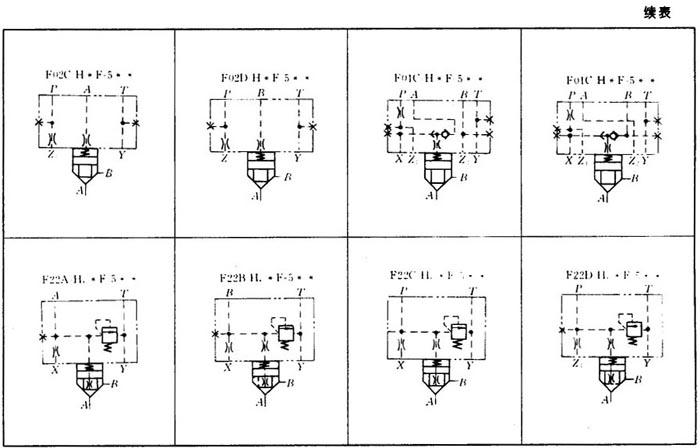

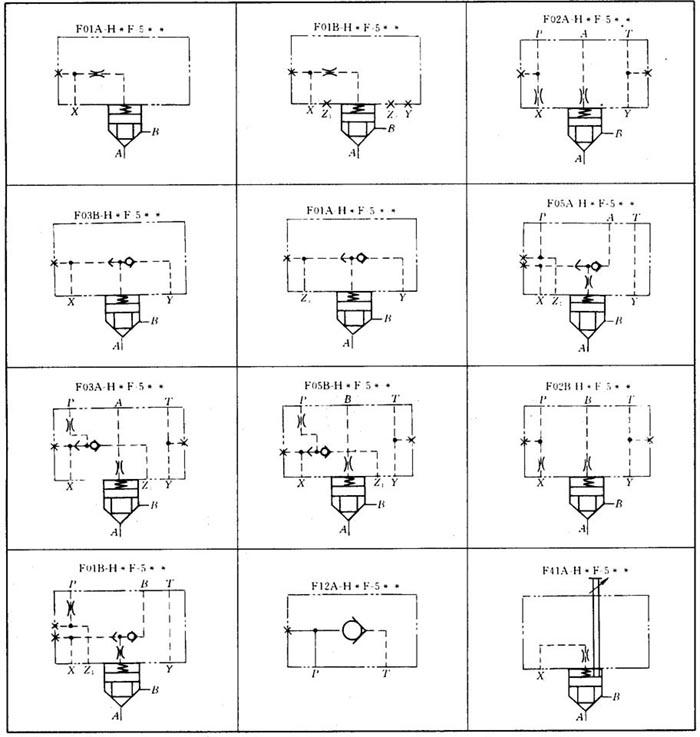

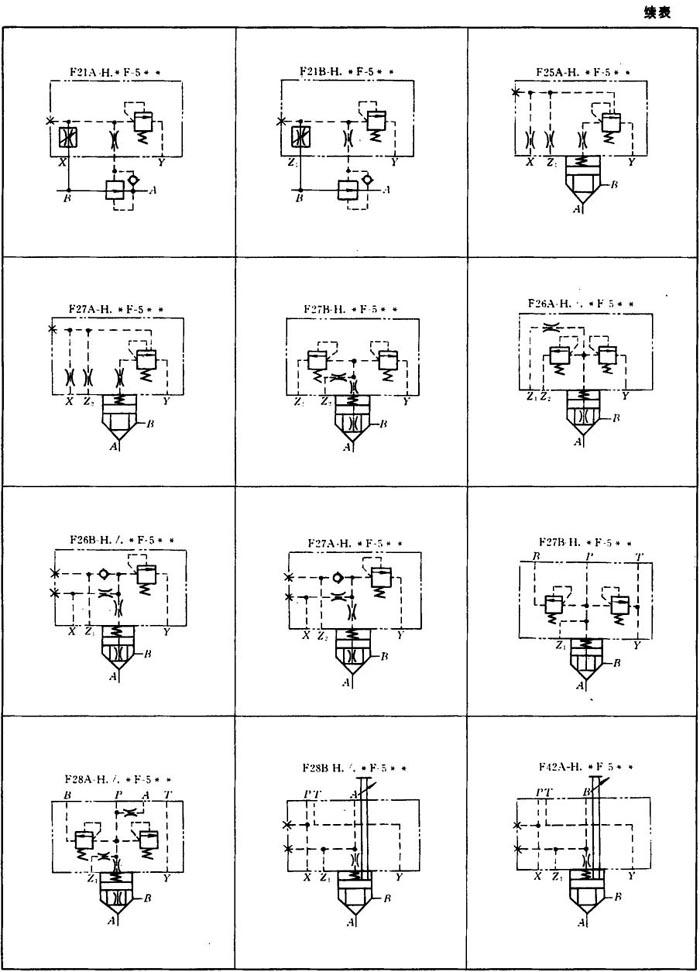

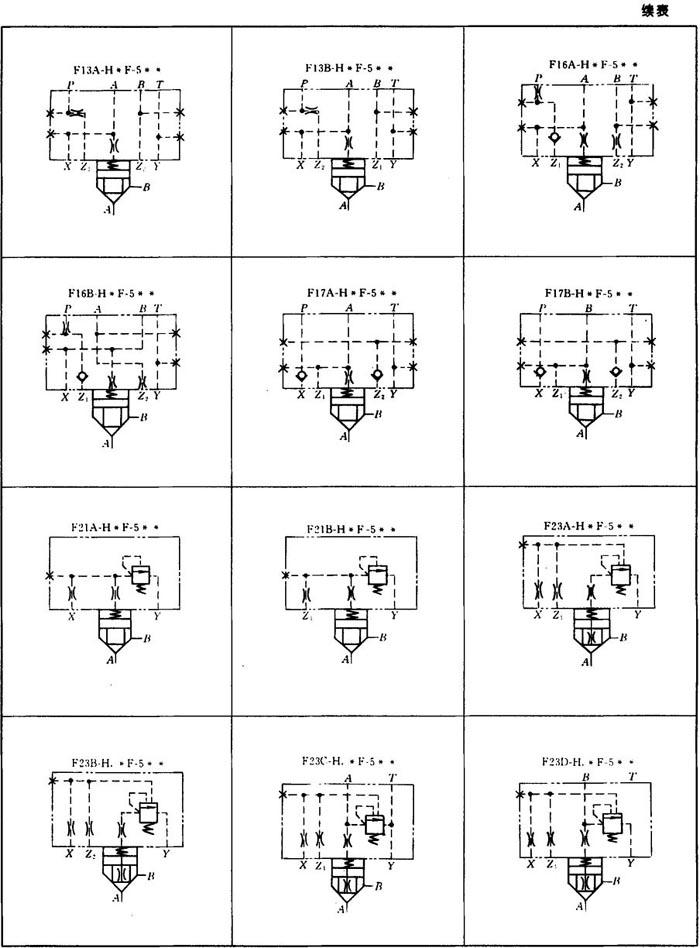

表19．5－28 控制盖板符号

C．性能参数

(A)介质

介质类别：矿物油；水一乙二醇；水包油或油包水；

高水基液压液

温度范围：－28～80℃

粘度范围：2．8～380mm²／s

污染度：不低于NAS10级

(B)Z型插装件流量

见表19．5－29。

表19．5－29 Z型插装件工作流量

(C)Z型插装件压力

最高工作压力为35MPa。

D．压力插装阀(Z型插装件)外型和安装尺寸

(A)外形尺寸

见表19．5－30。

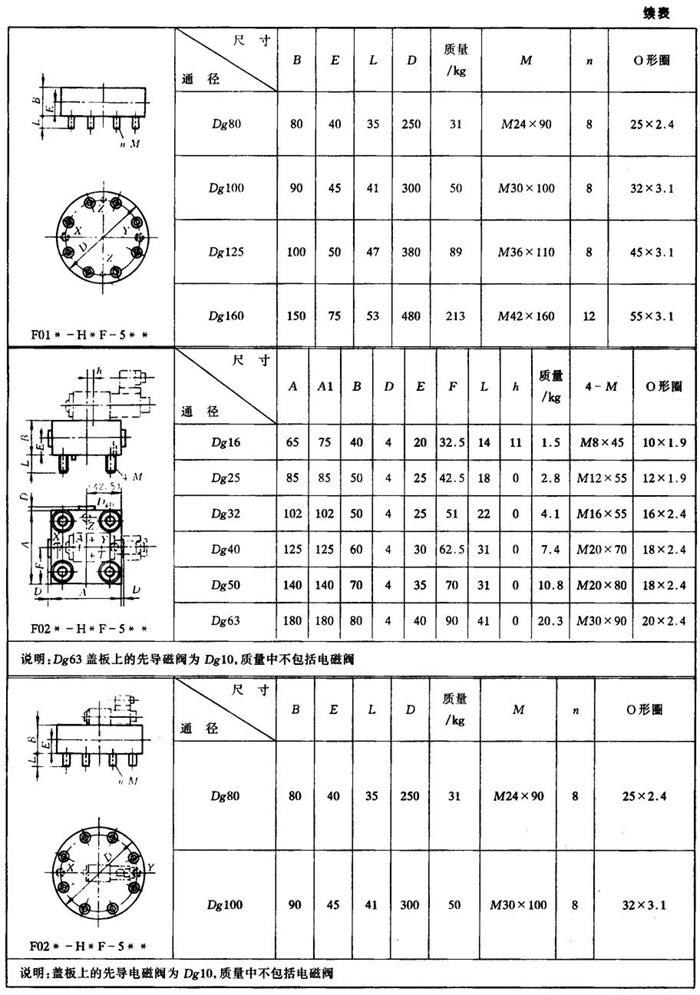

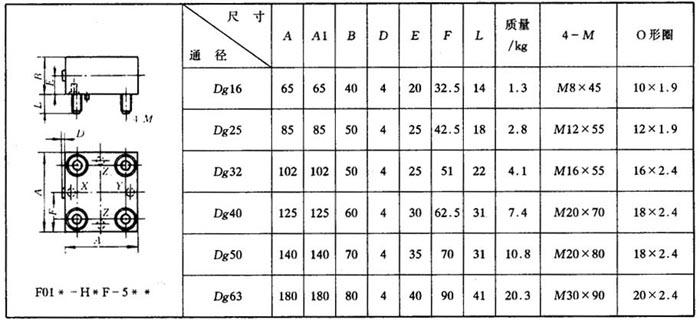

表19．5－30 压力插装阀(F型控制盖板)外形尺寸 单位：mm

(B)安装尺寸

16～100通径见表19．5－22，125和160通径见表19．5－31。

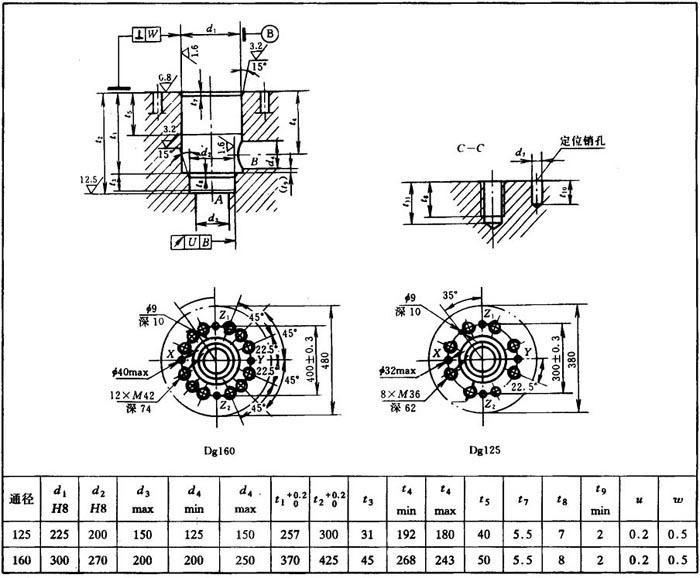

表19．5－31 压力插装阀(Z型插装件)安装尺寸(125和160通径)
