换向阀系列及其技术参数

---

电磁换向阀、电液换向阀、手动换向阀系列及其技术参数见表7．6－9～7．6－12，型号意义分别说明如下。

表7．6－9 电磁换向阀技术参数

注，
❶ 阀机能代号见表7．6－7，7．6－8，本表中二位四通阀的机能指的是过渡时的机能。

电磁换向阀：

例：34DO－B6CTZ

❶ 工作位置数：2为二位；3为三位❷ 通油路数：2为二通；3为三通；4为四通

❸ 电磁铁类型：D为干式交流型；D₁为湿式交流型；E为干式直流型；E₁为湿式直流型

❹ 阀的机能：见表7．6－7、7．6－8❺ 板式连接：代号为B❻ 通径：mm

❼ 压力等级：H为21MPa；C为14MPa❽ 复位形式：T为弹簧复位或弹簧对中；无标记为无弹簧

❾ 是否带阻尼调节：无标记为不带；Z为单阻尼调节；ZZ为双阻尼调节。

电液换向阀：

例：34DYO－H16B－TCZT₁

❶ 工作位数：2为二位；3为三位❷ 通油路数：4为四通

❸ 电磁铁类型：D₁为干式交流型；D₂为湿式交流型；E₁为干式直流型；E₂为湿式直流型

❹ 液动控制：代号为Y❺ 主阀机能：详见表7．6－10❻ 压力等级：32MPa代号为H❼ 通径：mm

❽ 连接形式：B为板式连接；F为法兰连接❾ 有无弹簧：无标记为无弹簧；T为弹簧对中❿ 行程调节：无标记为无行程调节机构；C为带行程调节机构

⑾阻尼器：无标记为无阻尼器；Z为单阻尼器；ZZ为双阻尼器 ⑿二位四通先导阀机能：详见表7．6－7

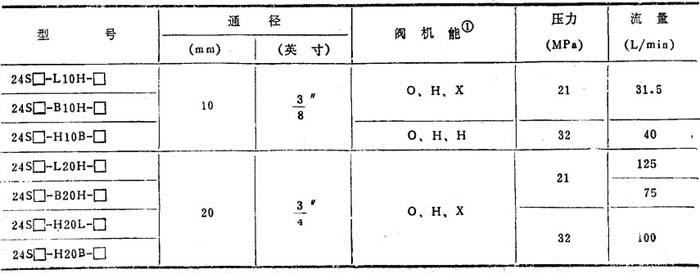

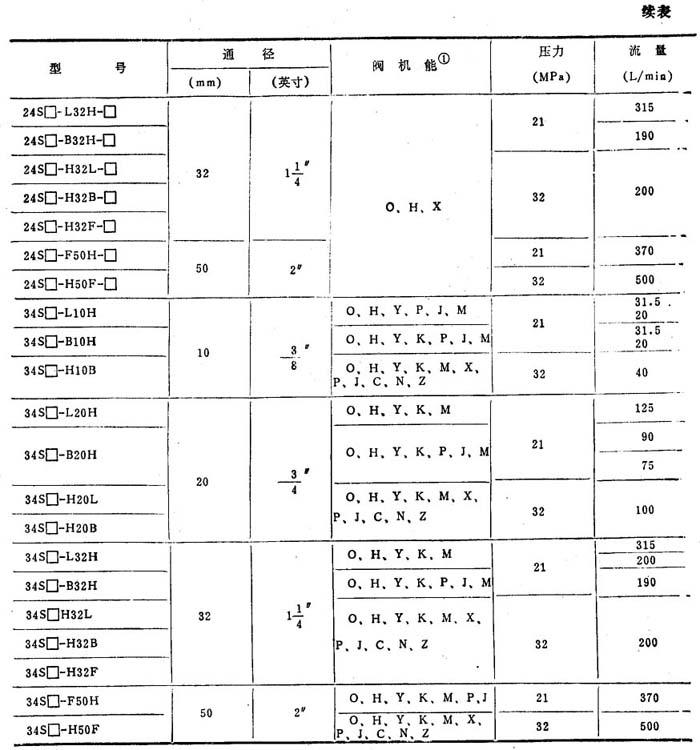

手动换向阀：

例：24SO－L10H－T

❶ 工作位置数：2为两位；3为三位❷ 通油路数❸ 控制方式：手动为S❹ 阀机能；由需要选定，见表7．6－7、7．6－8❺ 连接形式：L为螺纹连接；B为板式连接；F为法兰连接❻ 通径：mm❼ 压力：21MPa代号为G(但表7．6－12中写成H)❽ 结构代号：T为弹簧复位；W为钢球定位

联合设计型：

例：24SO－H10B－T

❶ 工作位置：2为两位；3为三位❷ 通油路数❸ 控制方式为手动❹ 阀机能❺ 压力：32MPa，代号为H❻ 通径：mm

❼ 连接方式：L为螺纹连接；B为板式连接；F为法兰连接❽ 结构代号：T为弹簧复位；W为钢球定位

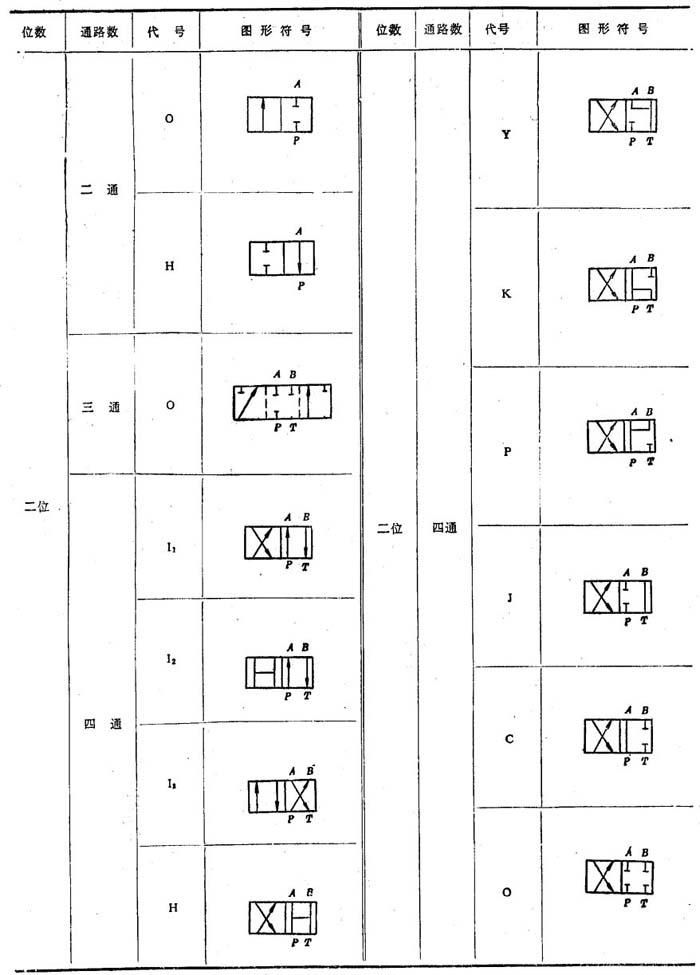

表7．6－7 弹簧复位二位二通和二位四通换向阀的机能
