性能的验算和工作图的绘制

---

液压系统的技术性能验算包括压力损失、发热和温升以及冲击和有关的特性等。然而，虽然已有供验算的公式，但式中的有关系数则难以定得很准确，从而会影响计算结果的准确性。因此，通常是在系统装成后实测各项参数，以作为修改设计的依据。表7．9－3所列的值，可供判断温升是否在允许范围之内时参考。

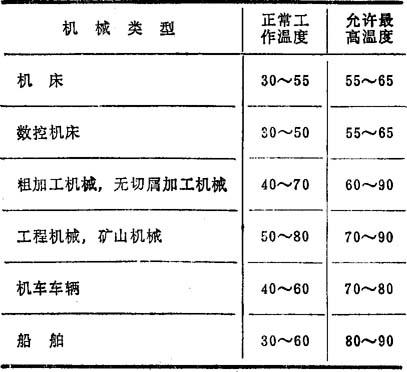

表7．9－3 油温允许值(℃)

方案确定后，应绘制系统工作图，编制技术文件。液压系统的工作图包括液压系统原理图、管路装配图、非通用泵站装配图、电路系统图和各种非标准液压元件设计图。在液压系统原理图中，要标明液压元件的规格型号，必要时应标注主要参数，如压力、流量等。图中应有动作的循环图和顺序表，如有多个电磁阀，还应标明各电磁铁的通断情况。

管路装配图用于进行现场施工安装，故在图中应明确表示出液压元件或部件所处的位置、固定方式和管路的连接情况，以及油管的规格尺寸、布管情况、各种管接头的型式和规格等。然而，绘制管路装配图的难度很大，特别是纵横交错、空间立体交叉的管路，难以用三个视图表示。为此，可采用适当的变通方法，如绘制安装示意图，给出各液压元件的外形，并标明安装位置。同时画出连接管路的示意图，其重点是管路的各连接处，且应按序编号，并标明管径、管材。此外，还应绘出全部管路的装配图和零件图。安装时，按实际管长和转弯的需要，在现场直接弯管和截管，并在管端标明号码、安装时应遵守的原则是：管路路径应最短；应尽量减少交叉管；管间应保持一定距离；应保持管子有足够的曲率半径；每隔一定距离要设置管夹(短管可不设)。最后，按实际补画管路装配图，根据从实际连接处拆下的管子补画管子零件图。
