开关及其系列

---

4．1．1 刀开关

刀开关一般由操作手柄、刀刃、静插座(刀夹)和绝缘底板等组成，是最简单的手动切换开关。刀刃由手柄推入刀夹，电路接通，否则电路为切断状态。刀开关按刀刃的极数，分为单极、双极和三极几种；按刀刃投向可分为单投向和双投向(双投向适用于需二种不同的电路连接形式)；按结构可做成开启式或封闭式，有的刀开关还附有熔断器。刀开关的体积较大，每小时接通切断的次数很低，常用作电源引入开关等。

刀开关已淘汰的有HD0～HD9、HS0、HS1、HS3等系列，不建议采用HD11～HD14、HS11～HS14等系列。推荐采用HD11B～HD14B、HS11B～HS14B等系列，HD10系列仅适用于控制回路，HD16系列隔离开关适用于整流装置的直流电路。

HD11～HD14系列刀开关和HS11～HS13系列刀形转换开关用于交流50HZ、额定电压380V或直流额定电压440V、额定电流1500A以下的控制电器设备。其分类见表8．2－29，型号的意义如下：

1、7、12－弹簧，2－触点，3、4－锁扣、5－支点，6－推杆，8－衔铁，9－欠压脱扣器铁心，10－发热元件，11－双金属片，13－衔铁，14－短路脱扣器铁心

短路保护由短路脱扣器14完成。正常额定电流工作时，衔铁13所受弹簧12的拉力大于电磁力，13不吸合；短路时，电流大增，电磁力亦巨增，13吸合，推动杆6向上，将3、4锁扣脱开，触点2受弹簧1拉力分断，达到切断电路作用。

欠压与失压保护，依靠欠压脱扣器9完成。正常额定电压时，衔铁8吸合，发生欠压或失压，衔铁8被弹簧7拉开，推动杆6向上，脱开锁扣，触点2分断。

过载保护依靠热脱扣器完成。11为双金属片，两层金属热膨胀系数不同，受热后向上弯曲。10为发热元件，过载时电流使发热元件与双金属片温度上升，推动杆6，触点2分断。

自动开关类型很多，从外形可分为塑料外壳式和框架式；从操作方面可分为手动式、机动式和电动式；按接通电路的极数可分为单极、双极、三极和多极。机械设备常用的自动开关有DZ5、DZ10等型号。原DW0、DW1、DW5、DW7、DW8、DS1～4、DS10等型号已为淘汰产品。

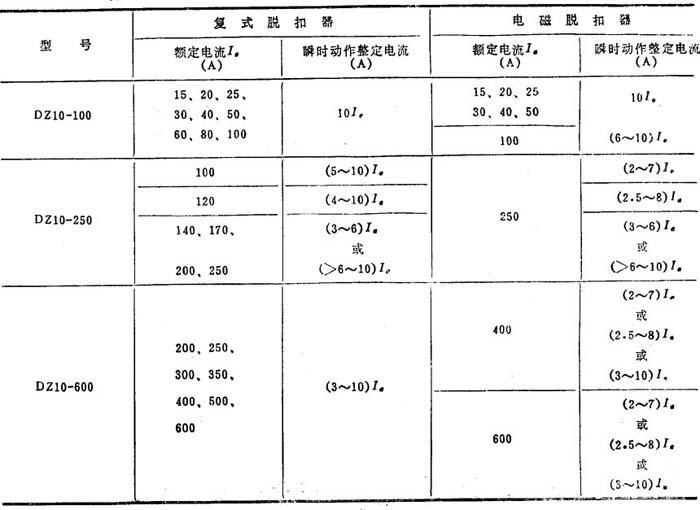

DZ5、DZ5B型自动开关为塑料外壳式单极自动开关，适用于开关板控制线路、照明线路的过负荷和短路保护装置，其系列、规格及技术数据见表8．2－35。DZ5－20、DZ5－50型自动开关为塑料外壳式自动开关，适用于不频繁操作的小容量电动机或电气设备的过负荷和短路保护，其技术数据见表8．2－36。DZ10系列自动开关为塑料外壳式，作不频繁通断的电路、电器、电动机的过负荷及短路保护装置用，其脱扣器瞬时动作整定值见表8．2－37。

表8．2－35 DZ5、DZ5B自动开关技术数据
