平盖厚度计算

---

1．无角钢加强时

❶ 平盖厚度计算

式中 5——厚度(m)

k——结构系数，取0．4

p——均布载荷，取160Pa(包括平盖自重、器内微量负压、保温材料、雪载荷及工人体重)

［σ］——弯曲应力(Pa)

其它同上

❷ 平盖应力计算

［说明］如平盖厚度取和筒体壁厚一致，则平盖应力按下式验算。

式中 σ_ma－—应力(Pa)

μ——泊桑系数，取0．3

q——均布载荷，取160Pa

R——平盖半径(m)

s₀——平盖计算厚度(不包括壁厚附加量)(m)

2．有角钢加强时

［说明］当容器公称直径D_g≥1800mm时，应考虑顶盖的加强。一般加两根角钢来加强顶盖。当D_g=1900mm时，顶盖上须加50×50×5角钢二根，角钢间距离l为600mm。当D_g=2000mm时，须加63×63×6角钢二根，其距离l为700mm。D_g=2200mm时，须加63×63×6角钢二根，其距离l为750mm。

❶ 顶板最大应力(即顶板强度)校核计算

式中 M_max单位宽度所承受的力矩(N·m／m)

l——角钢间距(m)

β₁——系数，根据值，由表2－3－11查出

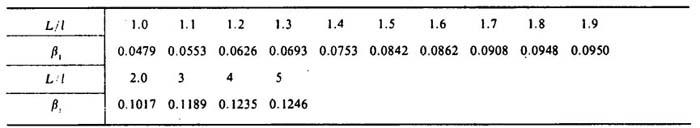

表2－3－11 系数β₁值

L——角钢计算长度(m)

［σ］——200℃下的许用应力(Pa)，对A₃F、A₃、A₃R钢为1233×10⁴Pa

s₀——顶盖计算厚度(m)

s——顶盖厚度(m)

c——附加厚度(m)，见式2－3－9

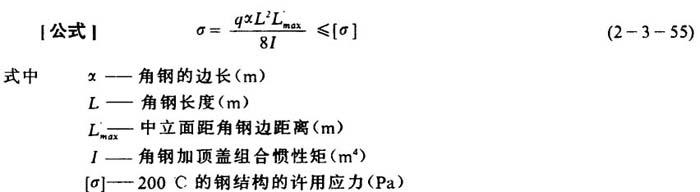

❷ 角钢最大应力校核计算
