常用滚动轴承性能及滚动体的有关参数

---

常用各类滚动轴承的性能参数分别见表4．10-18～4．10-30。滚动体的有关参数分别见表4．10-31～4．10-34。

表4．10-18 深沟球轴承(外形尺寸摘GB／T276-94 GB／T278-94)

注：

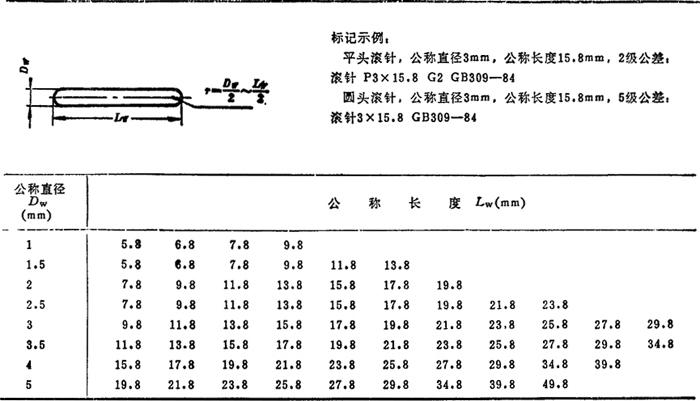

❶  标记时，平头滚针用P表示，圆头不标出。公差等级代号标于公称尺寸后，即G2、G3、G5级，但G5级不标出。

❷  滚针的公差等级共3级，即G2、G3和G5级，G2级精度最高，其分组批直径变动量V_Dw1为≤2μm，G3级为≤3μm，G5级为≤5μm。

❸  滚针圆柱表面粗糙度。

❹  滚针长度L_w的公差均为h13。

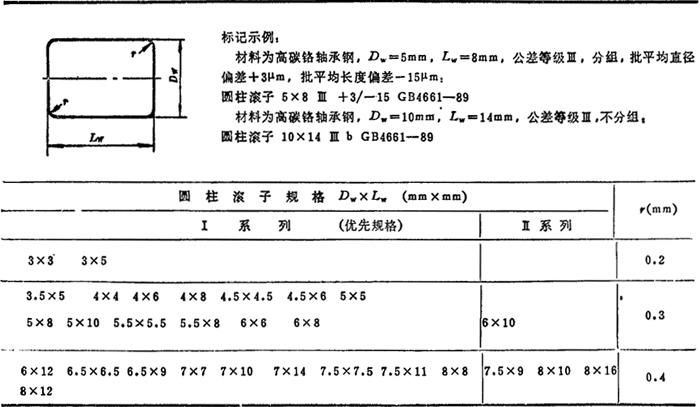

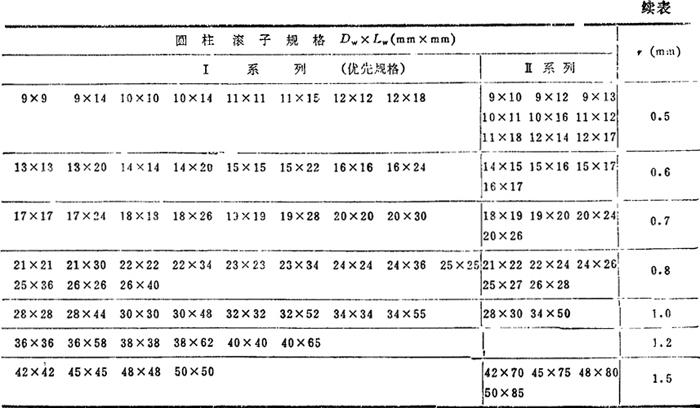

表4．10-34 圆柱滚子(摘自GB4661—89)

注：1．滚子公差等级分为0、Ⅰ、Ⅱ、Ⅲ级，精度依次由高到低。

2．滚子用高碳铬轴承钢制造，GCr15的硬度为HRC61～65，GCr15SiMn的硬度为HRC60～64。

3．滚子滚动表面的粗糙度Ra，对应0、Ⅰ、Ⅱ、Ⅲ级精度分别为不超过0．04、0．08、0．125、0．16μm。
