对数曲线图

---

指用对数尺度所作的一种曲线图。

纵横两轴之一采用对数尺度的，称单对数图；两轴均采用对数尺度的，称双对数图。当某一现象在时间上的发展趋势极快，被显示现象的数值过于悬殊；或比较若干数列，而各数列的最大值与最小值相差过大时，在同一图上很难表现；即使在同一图上照顾到最大值和最小值，对于其变动情况也不能正确反映时，就可利用对数曲线图。

对数曲线图在动态数列的分析中，有著独特的作用。

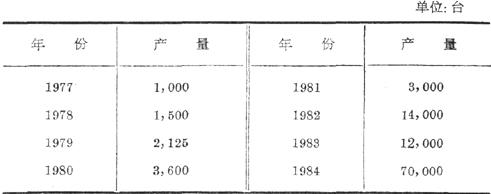

某市手扶拖拉机的产量

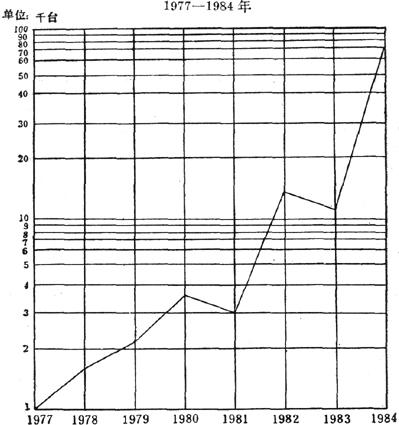

某市手扶拖拉机的产量图

单对数曲线图的绘制，横轴代表时间，间距用算术尺度，这与动态曲线图完全相同；纵轴则用对数尺度，一般从1开始，由下而上的尺度都要按照1至10的对数作成各个横线，再周而复始作10至100、100至1，000等对数的各个横线。在坐标格根据资料标明数值，即可作成单对数曲线图。

双对数曲线图的绘制，与此同理。
