密度测量仪的计算

---

1．静压式密度计的测量计算

［说明］所有静压式密度计都有压缩零点测量线路，这可引入若干个附加标准液体(人多数是水)的液柱来达到(见图4－6－7)

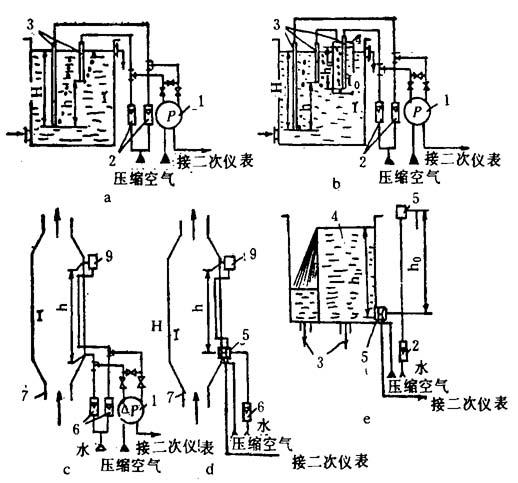

4－6－7 静压式密度计简图

a－根据被测液体液柱重量测量其密度的原理图

b－根据被测液体液柱重量和标准液体(一般为水)液柱重量测量被测液体密度的原理图

c－直接在扩大管中测量液体密度的原理图－d－用带背压的膜式液位计测量液体密度的原理图

e－用带背压的膜式液位计测量带稳压槽的喷射炉浓黑液密度的原理图

1－差压计 2－空气流量调节器 3－吹气管 4－带标准液体的容器

5－带背压的膜式液位计 6－水流量调节器 7－工艺管道 8－恒液位槽 9－平衡器

式中 ρ——被测液体密度(kg/m³)

h——两管浸入深度之差(测量基准)(m)

△P——压差计测量浸在被测溶液不同深度的两个吹气管的压差(kg／m²)

ρ₀h₀——标准液体的密度(kg／m³)和液柱高度(m)

［讨论］当一个吹气管浸入到一定液位的容器内(例如在流动式的变送器内)，而另一吹气管浸入到标准溶液的容器内时，其密度为：

当h₀=H时，则：

式中符号含义同前或见图4－6－7

2．带背压的膜式液位计的计算

［说明］如图4－6－7d所示， 该图能很好地代替差压计。它的测量线路和仪表的维护都很简单。这种测量系统对进入到带稳压槽的喷射炉中的浓黑液密度的测量是特别适用的(图4－6－7_c)，它可以消除水进入溶液内并能确定仪表的测量范围。

式中符号含义及单位同上
