室外消防给水系统

---

(一)给水系统的种类

室外消防给水系统是城镇灭火的消防供水、灭火设施。按其用途，它可分为：生活、生产、消防合并的给水系统(亦称合供系统)和独立的消防给水系统(亦称分供系统)两大类。

它们的适用范围和优缺点见表3－3－6。

表3－3－6 合供系统与分供系统的适用范围及优缺点

1－闷盖；2－出水口接口；3－阀杆螺母；4－阀杆；5－本体；6－排水阀；7－阀瓣；8－阀座；9－阀体；10－弯管

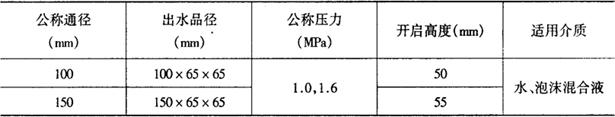

表3－3－7 地下消火栓基本参数

1－弯管；2－阀体；3－阀座；4－阀瓣；5－排水阀；6－法兰接管；7－阀杆；8－本体；9－出水口接口

表3－3－8 地上消火栓基本尺寸(mm)

(3)消灭栓的配置 为了满足灭火供给强度的需要，其配置要求见表3－3－10。

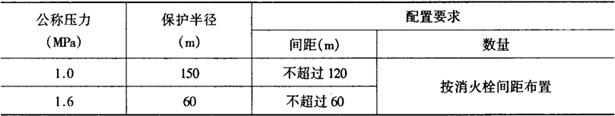

表3－3－10 消火栓的配置要求

(4)室外消火栓的安装 消火栓距街道、道路边应不超过2m。

距建筑物外墙应不小于5m(如确有困难，这一间距还可减少，但最小应不少于1．5m。

2．室外消防给水管网

按水压大小，它分为高压管网和低压管网。高压管网内经常保持1．0MPa的水压，不需使用消防车中水泵或其他机动消防泵加压，而直接从消火栓接上水带、水枪即可出水灭火；低压管网内，平时水压在0．15～0．2MPa左右，水枪所需要的压力，必须由消防车中的水泵或其他消防泵提供。

按布置形式，它又分为环状管网和枝状管网。环状管网干线彼此相通，水流四通八达。在管径和水压相同的条件下，环状管网比枝状管网供水能力大1．5～2倍。且环状管网比枝状管网供水安全。因此，室外消防管网尽量采用环状管网。只有当消防用水量较大(或较小)，且采用环状管网有困难时，方采用枝状管网。

管网由管道和各种阀门、附件等组成。

为避免管网遭受“水锤”的破坏，消防管网内的水流最大速度不宜超过2．5～3m／S。

3．消防泵和泵房

在高压给水系统，常设置消防泵和泵房，以满足消防水压和水量的要求。

(1)消防泵。消防泵应根据设计要求的流量和扬程进行选择。消防泵既可单个工作，也可将两台或两台以上的水泵串联或并联工作。并联的目的是为了增加出水量，串联的目的则是为了加大扬程。

当消防泵由2台或2台以上的水泵组成时，至少有2条吸水管和2条出水管。出水管上，还安装有止回阀。

为保证消防泵在接警后5min内工作，消防泵一般都采用自灌式引水。

消防泵与电动机(或内燃机)用联轴器直接耦合。如采用三角皮带传动，其皮带数量不少于4根。此外，采取备用内燃机、专线供电、环形电路供电和独立的母线供电等措施，以保证不间断的动力供应。

(2)泵房。泵房为1～2级的耐火建筑。设在其他房间的泵室，用耐火等级不低于1h的非燃烧体外围结构和其他房间隔开，且设有直通屋外的出口。

此外，泵房内设置报警设备或电话，以及水池、水箱(或水塔)的水位指示等设备。

4．消防水池

当室外给水管网不能满足消防用水量和水压时，设置消防水池。消防水池的容积为消防用水总量与灭火延续时间的乘积。在能保证连续供水的条件下，消防水池的容积可减去灭火延续时间内补充的水量。

寒冷地区的消防水池，应有可靠的防冰冻设施。消防水池周围有消防车道，以保证取水方便。

(1)消防水池保护半径一般为150m。

(2)消防水池设置原则 消防水池与建筑物之间的距离(消防水泵房除外)，一般不小于15m。
