多辊压榨中高计算

---

计算中的代表符号：

F₁F₂——各辊的附加压力，N

q₁、q₂——各压区的线压，kN／m

E₁、E₂——各辊的弹性模数，MPa

I₁、I₂——各辊的转动惯量，m⁴

b——辊面宽，m

L——辊子轴承中心距，m

K₁、K₂、K₃——各辊间的中高度，mm

y₁、y₂、y₃——各辊的挠度，mm

D₁、D₂、D₃——各辊直径，m

1．水平式三辊压榨中高计算

水平式三辊压榨，天然石(或人造石)中辊固定在机座上，通常线压q₂＞q₁，即附加压力P₂＞P₁，计算中高时，可忽略辊自重在垂直面上所引起的中高。

y₁——辊1在附加压力P₁作用下，所产生的挠度，mm

2．垂直式三辊压榨中高的计算

垂直式三辊压榨(图11－4－106)的中辊2是固定在机架上(如果是下辊固定在机架上，中高则按压光机中高计算)。通常线压q₂＞q₁、辊1及辊2为真空辊，辊1的附加压力P₁=q₁b+G₁(辊1自重)(N)。

辊3的附加压力F₂=q₂b－G₃(辊3自重)(N)。

中间辊2则受有(q₂b－q₁b)+G₂(辊2自重)的力，按此力的负荷，同样按水平式三辊压榨中高分配的计算方法计算。

3．斜立式三辊压榨中高计算

斜立式三辊(图11－4－107)的中辊2是固定在机架上，倾斜面与垂直线的夹角r，中高计算应在倾斜面上，中辊2为花岗石辊，辊1辊3为真空辊，附加压力F₁及F₂按前面所列斜立式三辊压榨，真空压榨上辊及真空压榨下辊在倾斜面上总负荷计算方法，在工作线压下计算出工作时所需的附加压力F₁及F₂，以及中间辊在(q₂b－q₁b)+G(中辊2自重)cosr负荷作用下分别计算辊1、2及3挠度，再按水平式三辊压榨中高的计算及中高分配方法进行计算。

4．堆垒式多辊复式压榨中高计算

堆垒式多辊复合压榨(图11－4－108)的花岗石下辊直径为1200mm到1500mm，两个上辊1及2均为真空辊。对于堆垒式多辊复式压榨，在线压及自重作用下的挠度，可分为水平和垂直两挠度，然后再计算每对辊子在水平和垂直两平面内的挠度和，由此再计算压榨辊所必须的中高。

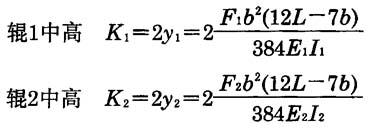

花岗石下辊直径很大，一般为1200～1500mm，此辊在两个真空压榨上辊1及2的线压力合力及自身重量作用下，由于直径大，惯性矩大，刚度极高，而产生挠度则极微，(挠度仅为百分之几毫米)，因此大花岗石下辊可以不分配中高，按照附加压力F₁及F₂计算辊1及辊2的挠度而定中高。

其中真空辊附加压力F₁及F₂按前面所列真空压榨上辊附加压力的计算方法计算。
