多孔板流浆箱的设计计算实例

---

【说明】 多孔板流浆箱在我国中、低速纸机上应用比较普遍，具有纤维沿纸机横向分布比较均匀，纸页横幅定量差小，纸张匀度好，且流浆箱清洗方便，没有积浆现象，孔板维护、更换方便等优点。现以某厂2362长网纸机多孔板流浆箱的设计为依据介绍其计算步骤和方法。

1．设计依据

产品品种：新闻纸、文化纸

浆料配比(%)：机械木浆80～84

化学木浆16～20

车速(m／min)V=200～240

纸张定量(g／m²) q=51

成纸宽度(mm) B_m=2420

成纸水分(%) C1=8

净纸宽度(mm) B=2362

总横缩率(%) ε=3

上网浓度(%) C=0．65

总管流速(m／s) V₁=2．3

总管回流量(%) n₁=15

前墙溢流量(%) n₂=5

总漏失系数 K=1．6

网速对车速滞后系数 K_c=0．95

浆速对网速滞后系数 K_T=0．83

多孔板孔径(mm) d=14

多孔板厚度(mm) δ=50

多孔板厚度与孔径之比 δ／d=3．57

加速比 R=1．9

浆料出唇系数 μ=0．96

滴边宽度(mm) S=50

切边宽度(mm) e=25

2．流浆箱的计算

(1)上浆量G

a．按理论产量计算纸机所需绝干浆料量G

b．孔板规格

见图1－15－14

(4)方锥总管设计计算

a．初始端面高度H₁

(5)匀浆辊的计算

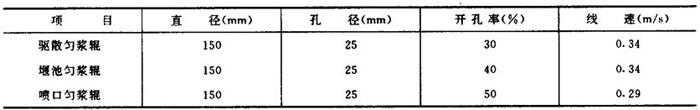

匀浆辊参数如下：

(6)唇板的计算

a．唇板开口调节范围14士14mm

b．下唇板上平面与网面距离6mm

c．唇板口端点与胸辊垂直中心线距离为25mm

d．喷口角度22°

e．上唇板设调节机构，并沿全幅间距130mm，设置20个螺纹微调机构。
