基准齿形及模数系列

---

渐开线圆柱齿轮基准齿形及模数系列见表4．16-1和4．16-2。除标准规定的基准齿形及模数外，也使用非标准齿形，如齿形角a=22．5°、25°或28°。短齿或0．6，长齿等。有时还使用双模数齿轮，即m1／m2制(其中模数m₁用于计算分度圆直径，模数m2用于计算齿高)。国外采用的英制单位的基准齿形，其齿形角有20°、14．5°和15°等。齿轮采用径节DP作为计算齿轮几何尺寸的基本参数，有时也使用双径节齿轮传动。所采用的顶隙系数也各有异同。

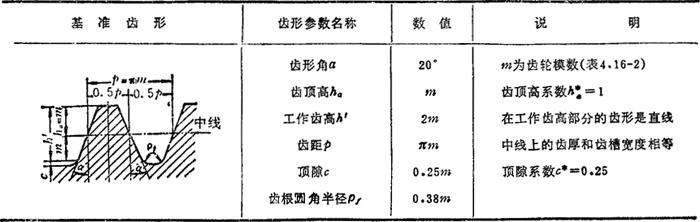

表4．16-1 基准齿形及齿形参数(摘自GB1356-87)

注：
❶  基准齿形是指基准齿条的法面齿形。

❷  本标准的基准齿形及其参数值适用于模数m≥1mm的渐开线圆柱齿轮。

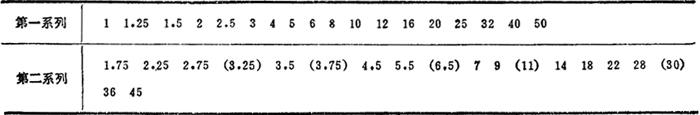

表4．16-2 齿轮模数系列(摘自GB1357-87) mm

注：
❶  对斜齿圆柱齿轮是指法面模数m_n。

❷  优先选用第一系列，括号内的数值尽可能不用。
