型号系列说明

---

(1)FF系列电液流量伺服阀(航空工业总公司第六〇九研究所)

❶ 型号

❷ 额定流量(L／min)

❸ 额定供油压力

❹ T——通用

Z——专用(按用户要求)

❺ P——插座在供油口一侧

R——插座在回油口一侧

1——插座在控制口1一侧

2——插座在控制口2一侧

❻ 额定电流(mA)

(2)QDY型系列电液流量伺服阀(机械工业部北京机床研究所)

❶ 电液伺服阀流量控制

❷ 设计号

❸ 额定供油压力

A———2．45／MPa

B——3．9／MPa

C——6．2／MPa

D——9．81／MPa

E——15．7／MPa

F——20．6／MPa

G—24．5／MPa

H——31．4／MPa

❹ 额定流量(L／min)

❺ 额定电流(mA) 额定电压(V)

(3)YF(YFW)电液流量伺服阀(航空工业总公司秦峰机械厂)

❶ 型号

❷ 密封圈材料：

A——丁腈橡胶

❸ 额定流量(L／min)

❹ 额定供油压力(MPa)

❺ 引线长度或插座类型

A——四芯螺纹插座

C——四芯快速插头座

E——四外引线各长1m

F——四外引线各长0．4m

T——四芯英制螺纹插座

❻ 引出线位置

1——控制口1一侧

2——控制口2一侧

3——进油口一侧

4——回油口一侧

❼ 引出线方向

I——水平

Ⅱ——向下

❽ 线圈电阻

A——40／(Ω)

B——70／(Ω)

C——130／(Ω)

D——200／(Ω)

E——250／(Ω)

F——500／(Ω)

H——1100／(Ω)

J——1500／(Ω)

❾ 线圈连接

1——差动

2——串联

3——并联

4——单线圈

(4)SVA电液流量伺服阀(机械工业部北京机械工业自动化研究所)

❶ 电液伺服阀

❷ 无泄油口

❸ 设计号

❹ 工作压力

A——2．5／MPa

C——6．3／MPa

F——20／MPa

H——31．5／MPa

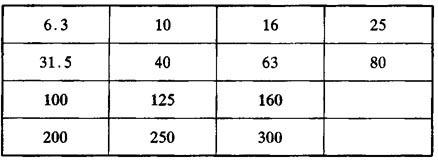

❺ 额定流量(7MPa阀压降下)／(L／min)

❻ 开口型式

无标记——线性

N——非线性

D——差动

C——重叠

❼ R——主阀芯带监控器

无标记——无监控器

(5)YJ电液流量伺服阀(首钢液压机械厂)

❶ 型号

❷ 额定流量(L／min)

❸ 额定电流(mA)

❹ 阀口型式

L——电炉型

S——伺服型

T——同步型

F——分流型

(6)DY电液流量伺服阀(上海液压件一厂)

❶ 动圈滑阀式电液伺服阀

❷ 额定供油压力(MPa)

C——62

F——19．6

H——31．4

❸ 设计号

❹ 连接型式

B₁——直立板式

B₂——侧立板式

L——管式

T——插入式

❺ 额定流量(L／min)

(7)MOOG30系列电液流量伺服阀(美国莫格公司)

❶ 型号系统

❷ 额定流量(L／min)

❸ 额定供油压力(1bf／in²)

❹ 线圈连接型式

P——并联

S——串联

D——差动连接

I——线圈各自独立

❺ 线圈电阻(Ω)

❻ 插针或引线的个数

❼ 连接型式

PC——螺纹插头座

PT——快速插头座(长口)

CA——18英时长电缆

❽ 插座或引线位置

P——在进油口上方

R——在回油口上方

1——在控制口1上方

2——在控制口2上方

❾ 密封圈材料

BUN——丁腈橡胶

VIT——氟塑料

EPR——乙烯丙烯胶

(8)D633、D634直动式(单级)电反馈电液流量伺服阀(美国莫格公司)

❶ 系列

3——6通径

4——10通径

❷ 采用的规范

无标记——系列规范

E——以前的规范

Z——特殊的规范

❸ 设计号

❹ 制造厂代号

❺ 阀型式

R——带有集成电路

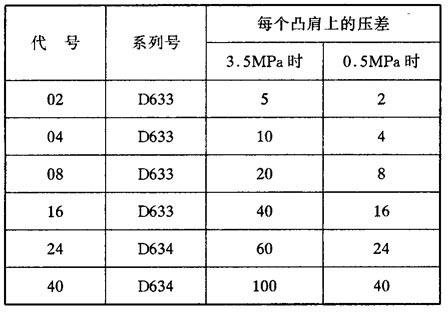

❻ 额定流量q_n／(L／min)

❼ 最高工作压力

K——35MPa

❽ 阀芯阀套类型

O——4通，零重叠，线性特性

A——4通，小于3%正重叠，线性特性

D——4通10%正重叠，线性特性

Z——2个2通，P→A，B→T(Y窗口阀)

X——特殊阀芯阀套(按用户要求)

❾ 直线力马达型式：1——标准型

❿ 不供电时阀芯位置

M——中位

A——P→B，A→T内部沟通

B——P→A，B→T内部沟通

⑾Y窗口

0——用堵塞锁闭(p_T≤5MPa)

1——打开，带内装滤油器(p_T＞5MPa)

⑿密封材料

N——丁腈橡胶

V——氟橡胶

⒀阀插头

6——6(MS3102E－145－6P)

S—－6+PE(7／8－20UNF2A)

DIN 43563

E——11+PE(M7．6×1．5)DIN 43651

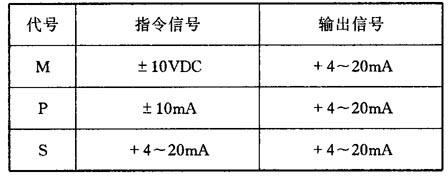

⒁阀芯全行程的信号

⒂电源电压2：+24VDC

(9)D661两级电反馈电液流量伺服阀(美国莫格公司)

❶ 采用的规范

无标记——系列规范

E——以前的规范

Z——特殊的规范

❷ 设计号

❸ 制造厂代号

❹ 阀类型

G——标准阀套，无机械反馈，回油压力p_T允许为100%进油压力(对带外接油口Y的阀)

S——标准阀套，带机械反馈，回油压力p_T最大为10MPa

H——高响应阀套，带机械反馈，回油压力p_T最大为10MPa

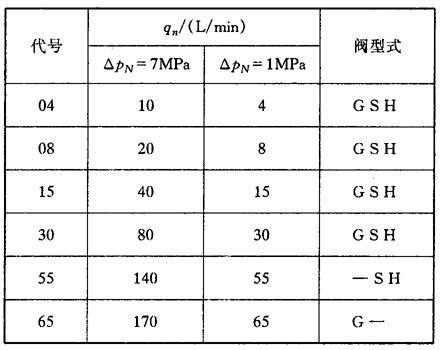

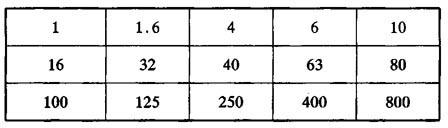

❺ 额定流量

❻ 最大工作压力

F——21MPa，p_x=21MPa时，P、A、B腔可为35MPa

K——35MPa

❼ 阀芯阀套类型

O——四通零重叠，线性特性

Y——四通零重叠，对q_n=80L／min以上时可认为非线性流量特性

X——特殊阀套(按用户要求)

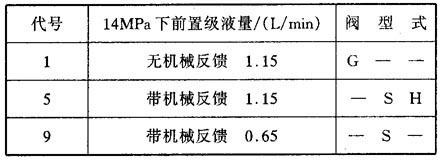

❽ 前置级型式

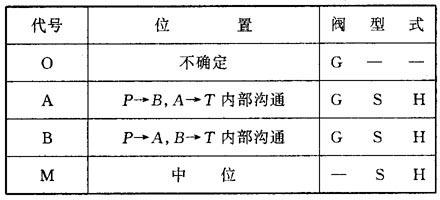

❾ 不供电时阀芯位置

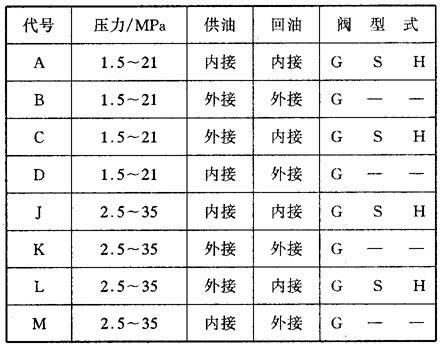

❿ 前置级的油路连接和压力

⑾密封材料

N——丁腈橡胶

V——氟橡胶

其他按用户要求

⑿阀插头

6——6针(MS 3102E－14S－6P)

0——12针(KPTC 2E 14－12P)

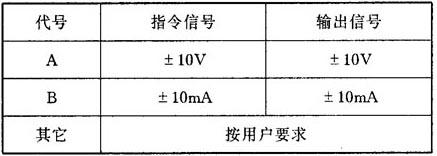

⒀阀芯全行程的信号

(10)DOWTY电液流量伺服阀(英国道蒂公司)

❶ 型号系列

❷ 电插头或引线型式

1——软引线(600mm)

2——MS型四针插座

3——非标准

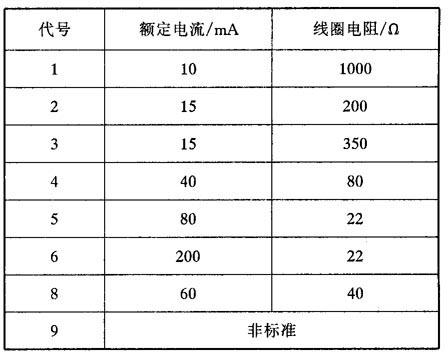

❸ 阀信号

❹ 额定流量1，2，3，4，5，见各型样本

❺ 非标准的设计编码

(11)DO79三级电液流量伺服阀(美国莫格公司)

❶ 前置两级阀安装型式

无标记——直接安装在功率级上

A——进油口单独供油

B——进、回油口均单独供油

❷ 设计号 12、21、50

❸ 对DO79*12及DO79*50表示额定流量

0、1：见表20．7－4

对DO79*21 0：标准性能 1：高性能
