国内某厂以硫化床试烧红液中间试验计算及实例

---

❶ 设备特征

硫化床高2m，布风板直径1．1m，面积0．95m²；

扩散悬浮段直径2m，面积3．14m³，高5．5m；

悬浮层与布风板面积比：=33．3；

炉膛总容积19．4m³；

硫化床布风板面积与炉膛总容积之比为1：20；

布风帽数59个，风帽开孔Φ7×8mm；

进风小孔总面积0．0183m²，开孔率：=1．93%；锥角43．60°。

❷ 炉料

石英砂、堆积密度1．542g／cm³，粒径及比例：

静止时料层厚680～730mm

❸ 试验用苇浆红液固形物元素分析：

C：33．81% H：4．32%

N：0．35% S：4．83%

O：42．54% 灰分：14．15%

发热量13355．9kJ／kg(3190kcal／kg)

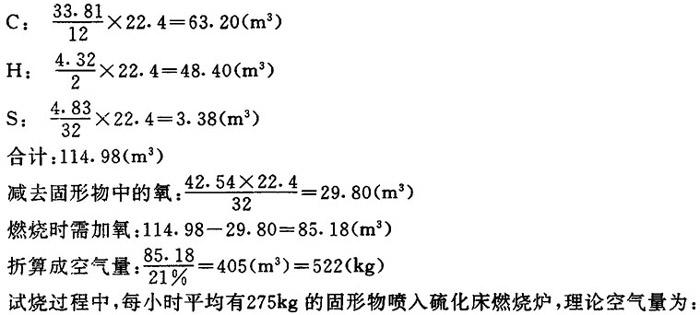

对100kg固形物的用氧量：

=1115(m³／h)

采用过剩空气率为1．1，则实际空气量为：

1115×1．1=1228(m³／h)=20．4(m³／min)

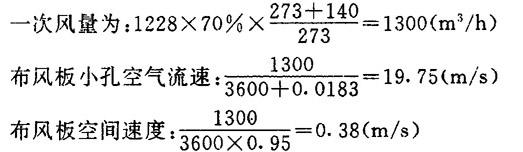

❹ 设一次风进风温度为140℃，风量占70%，设二次风进风温度为55C，风量占30%，则：

❺ 设红液浓度50%，炉温1000C，空气湿含量0．01kg／kg干空气，则：

随空气进入的水分量：4．05×1．1×1．293×0．01=0．0577(kg)

随红液进入的水量为1kg

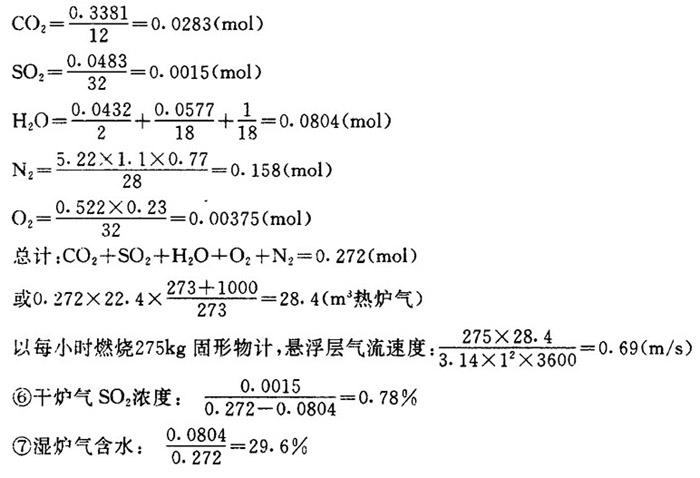

燃烧1kg的红液固形物所形成的炉气体积：
