回收SO2和热的装置

---

酸性亚硫酸盐制浆厂中典型的SO₂和热的回收装置如图6－3－60。该装置由高压回收锅、低压回收锅和常压的回收槽组成。蒸煮过程中的回收液和小放气直接导入高压回收锅中，大放气则导入低压回收锅和常压回收槽中。在大放气管线上设置热交换器以控制回收锅的温度。

1－蒸煮锅 2－高压回收锅 3－低压回收锅 4－回收槽 5－热交换器

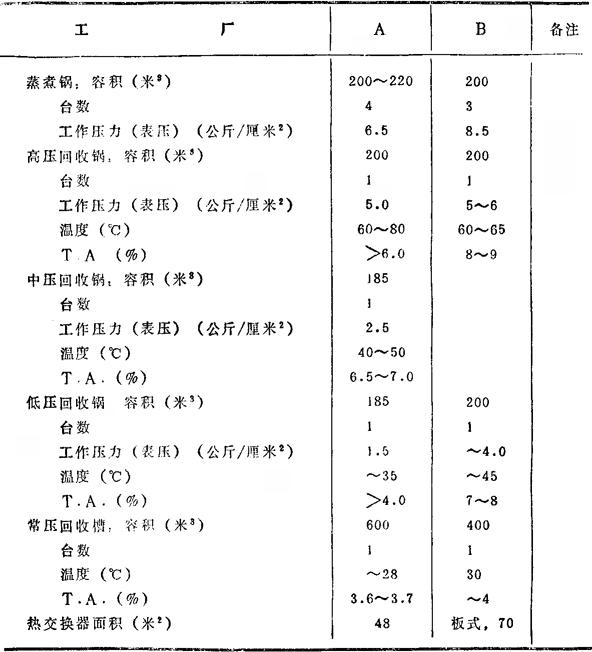

酸性亚硫酸盐制浆厂回收装置的设备特征和工艺参数列于表6－3－48。

表6－3－49 SO₂和热回收装置的设备特征和工艺参数

采用低压喷放的亚硫酸氢镁法制浆的热回收装置比较简单，它有一个回收锅(一般地均将废液和喷放气体直接导入回收锅中)，回收锅基本上是在常压下操作。
