喷射冷凝器

---

喷射冷凝器(图6－15)是借助水流的动力效应而使空气随水流同时喷入气压管中，这样形成真空而不需专用真空泵。

同气压冷凝器对比的主要优缺点见表6－30。

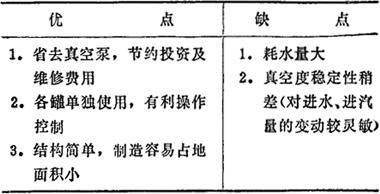

表6－30 喷射冷凝器的主要优缺点

使用喷射冷凝器的要求为：

(1)对罐及管路的密封性要求较严。

(2)考虑到漏气的影响，不适于所有结晶罐使用一个集中的冷凝器。

(3)水中不应含有杂质，以免堵塞喷嘴。

喷射冷凝器用水所需水压应考虑下列各点：

(1)形成真空所需水压(一般五米水柱已足够)。

(2)带走空气所需水压(正常漏气及水温下)一般取为二米水柱；如漏气量大或进水温度高，须适当增大。

(3)水泵与喷射器间位差。

(4)余量(取二米水柱)。

使用喷射冷凝器时须注意防止水返回结晶罐内，其原因为：
❶ 喷嘴堵塞，
❷ 真空度波动(进水压波动等造成)，
❸ 进水温度过高。

表6－31为设备三化后多喷嘴喷射冷凝器的规格。

表6－31 喷射冷凝器规格
