吸水箱抽气量的计算

---

1．计算法

【公式】

式中 V——吸水箱真空系统的总抽气量(L／min)——成形网宽(m)

V_m——造纸机最大工作车速(m／min)

K——在吸水箱上以每平方米网面上抽吸的平均空气量(L／m²)，可按表1－15－12选取

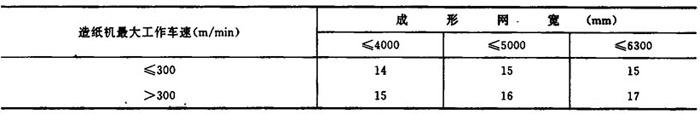

表1－15－12 按单位成形网通过面积计的吸水箱平均抽吸空气量(L／m²)

2．查表法

【说明】 长网纸机吸水箱及真空伏辊所需的抽气量的计算可根据车速查表，得到每厘米网宽上的抽气量，之后即可按公式计算。见表1－15－13。

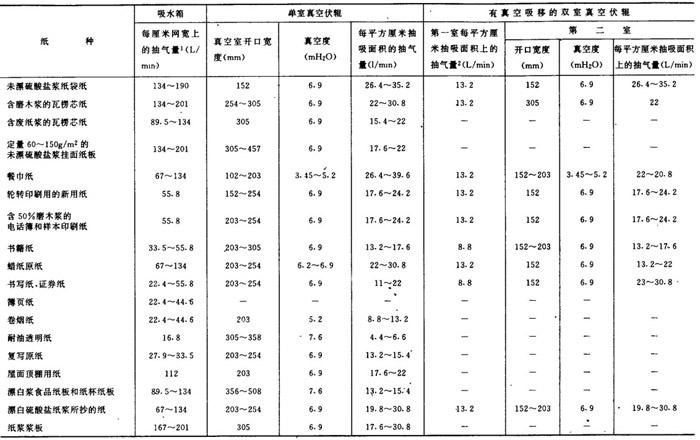

表1－15－13 长网造纸机网部普通吸水箱和真空伏辊的需用抽气量

注1、真空度3．45mH₂0 2、真空度3．45mH₂0箱口宽度100～150mm 3、lmH₂0=9806．65Pa

【公式】

式中 V——吸水箱(或真空伏辊)在一定真空度下的抽气量(m³／min)

Q——每厘米网宽上的抽气量［L／(min·cm)］，见表1－15－13

B_w——网宽(mm)

【例】 某纸机生产印刷纸，车速为300m／min，网宽为4700mm，求该纸机吸水箱在33832Pa(3．45mH₂O)真空度下的抽气量。

解：按表1－15－13查得吸水箱抽气量为33．5～55．8L／(min·cm)，因300m／min的车速对书籍纸是属于中速范围，故抽气量数据可取表中范围的平均值，即44．65L／(min·cm)，于是，该纸机网部吸水箱在33832Pa真空度下的抽气量为：
