同步转刀切纸机

---

1．概述

这种切纸机与普通切纸机所不同的是有两个上下排列同速旋转的长刀辊(见图11－7－62)。切纸时，纸的进行速度和切纸刀旋转的线速度是同步的，即一般称为双牵引环式传动。与切纸长度无关。在切纸瞬间，纸的进行速度和切纸刀转数同步；同时两刀辊的转数同步，靠双刀的切力把纸幅同时切下(不受剪力影响)，因此，切出的纸几乎绝对成直角，方正度的精度高。同时，切纸时纸粉也少，切纸规格精确，刀片寿命长，切纸时机架几乎无振动，在机架或刀辊上不必安装减震和缓冲装置，没有一般切纸机那种“噹噹”的噪音。

2．同步转刀式切纸机的组成

(1)退纸架

影响切纸机能力发挥的主要因素有：更换退纸辊，更换接纸台的纸叠，换刀，改变切纸规格等非切纸时间。其中最浪费时间的是第一种原因，选用转盘式退纸架或移动式退纸架可以大大缩短更换纸辊的时间。

(2)自动调节装置

由于车速高，采用纸幅张力自动调整装置。

(3)切纸部

切纸部采用双牵引环式传动，即使是加减速时，纸幅尺寸仍旧不变(而一般切纸机，在开车、加速、减速时纸的尺寸均有变化)。

(4)切纸长刀辊的设计示意图(图11－7－64)。

(5)刀片寿命

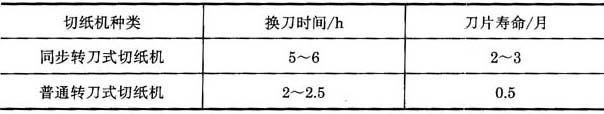

表11－7－42 同步切纸机刀片寿命表

(6)接纸台

采用三段接纸：

第一接纸台为良纸接纸台，即主接纸台。

第二接纸台为当第一接纸台纸满，把切好的纸取走时，作接应使用，以及收入在切纸过程中产生的褶子、缺边短角等。

第三接纸台，专供收接由光电检测装置检出的带有纸病的不合格纸。
