各种传动装置的应用范围和特性参数

---

各种传动装置的应用范围和特性参数见表4．19-1、4．19-2。

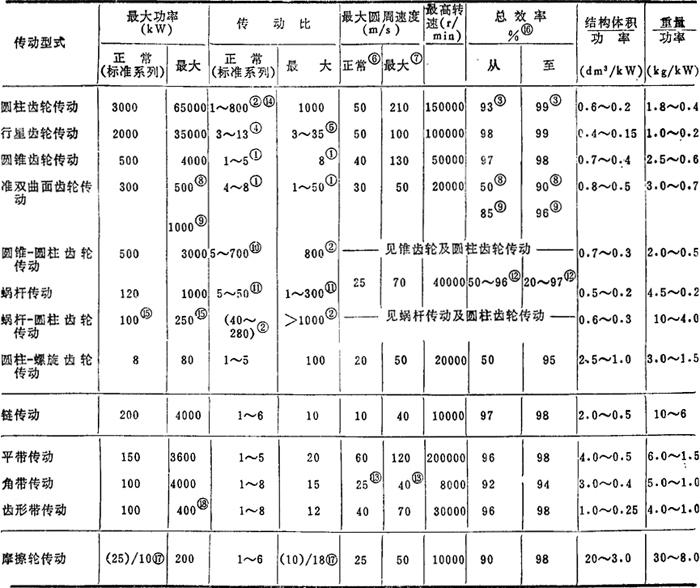

表4．19-1 定传动比传动装置的应用范围和特性参数(摘自G·尼曼：机械零件)

注：
❶  单级。

❷  根据级数。

❸  正常，油润滑98%～99%；低速级大齿轮93%～95%。

❹  简单行星传动，单级。

❺  带双行星轮的行星传动，单级。

❻  一般机械。

❼  涡轮，飞机。

❽  用于大传动比。

❾  用于小传动比。

❿  在三级圆柱齿轮传动装置中。

⑾ 减速；增速：5～15。

⑵ 随传动比增大，总效率降低。

⒀ 普通V带传动(窄V带+20%)。

⒁ 个别达18000，射电望远镜i为2．2×10²。

⒂ 多数为电(动)机减速器(无冷却风扇)。

⒃ 指每级且在全负载下。在部分负载下，有一部分明显地减小。

⒄ (钢-钢)／钢-软质材料。

⒅ 带宽度限制。

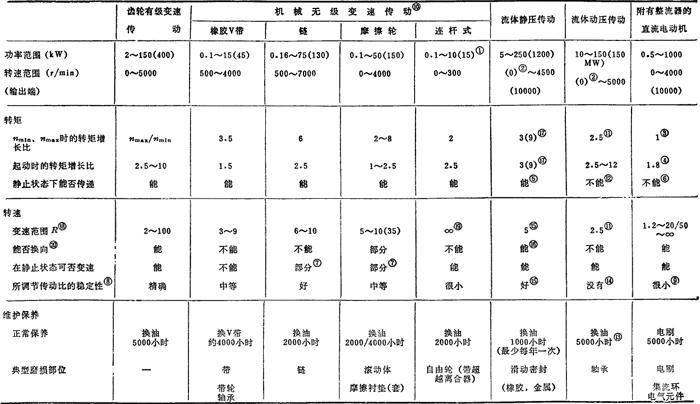

表4．19-2 变速驱动装置(无不变速的齿轮传动级)的使用范围及特性参数(摘自G·尼曼：机械零件)

注：
❶  至400N·m(最大10⁶N·m)输出转矩。

❷  在起动时。

❸  在超速时(转速大于额定转速)，转矩降低(功率恒定)。

❹  在过载电流下，短时间。

❺  注意爬行。

❻  也可传递，但相应的耗费很大。

❼  视结构型式而定。

❽  取决于转矩。

❾  带转速表时，很好。

❿  其中无齿轮传动级。

⑾ 在效率＞70%时。

⑿ 在停车状态无力矩。

⑶ 在机车传动装置中。

⒁ 在恒定输出转矩时为±2%。

⒂ 轴向柱塞式传动装置中(注意起动时的不均匀性)。

⒃ 泵实际上不能。

⒄ 二次控制。

⒅

⒆ 注意不均匀性。

⒇ 通过调节传动装置。
