压铸模设计要点

---

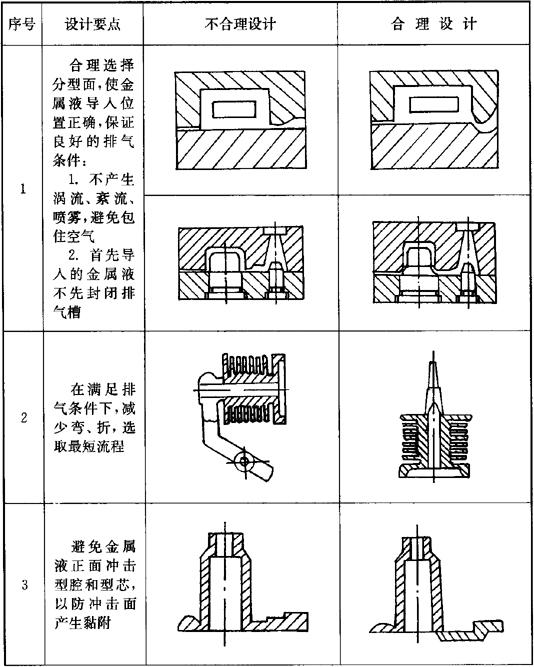

(一)分型面的选择

压铸模的动模和定模的接合面称为分型面，又称分模面。选择分型面时的注意事项，见表3．1－17。

表3．1－17 选择分型面时的注意事项

b．铸件质量要求不高，且工艺规范相似。

c．尽量使模具温度均匀。

(三)浇注系统设计要点(表3．1－18)

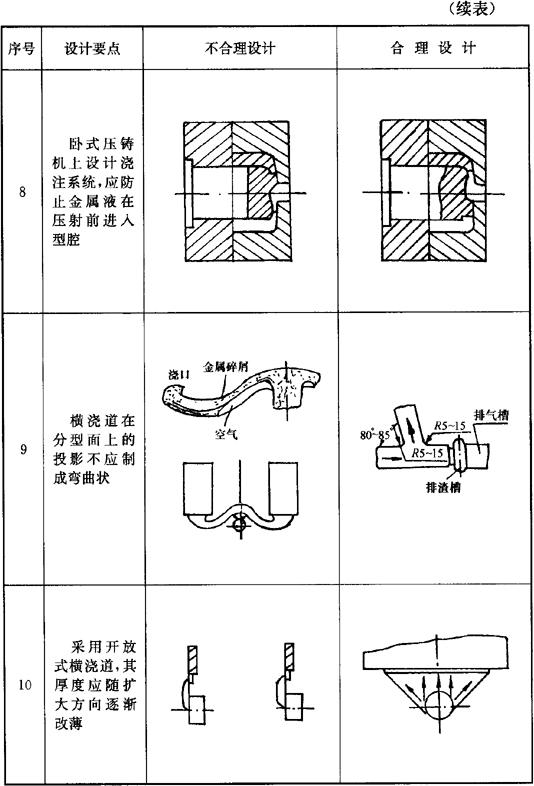

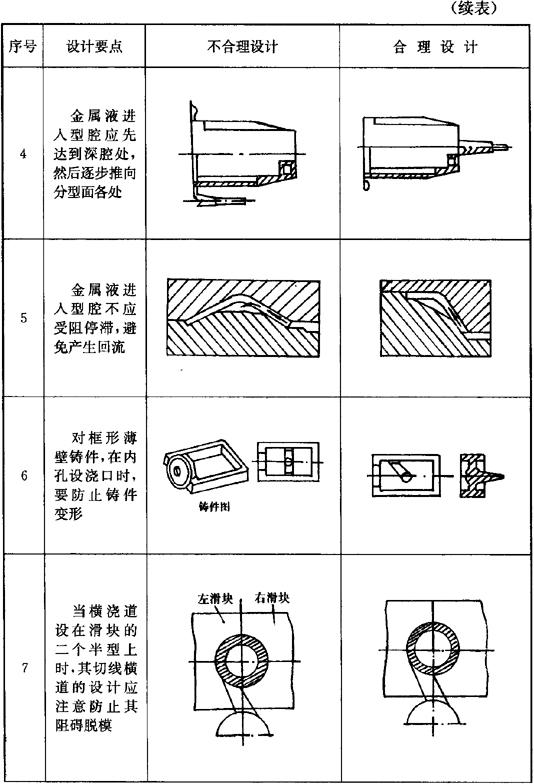

表3．1－18 浅注系统设计要点

(四)排气槽设计要点(表3．1－19)

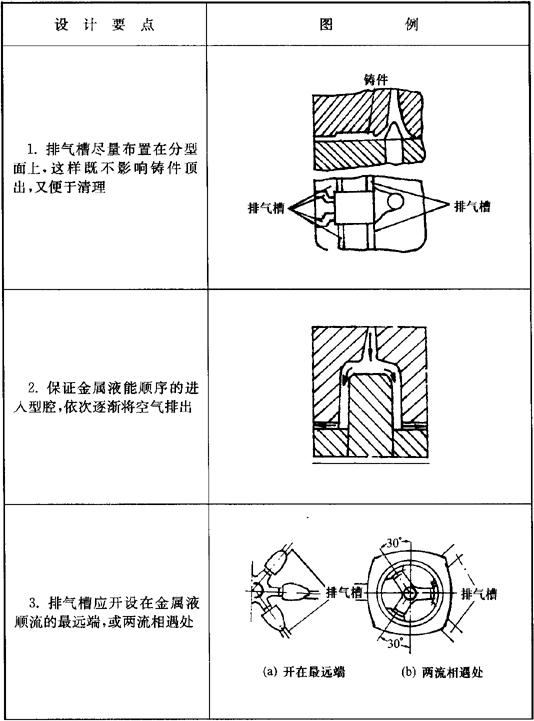

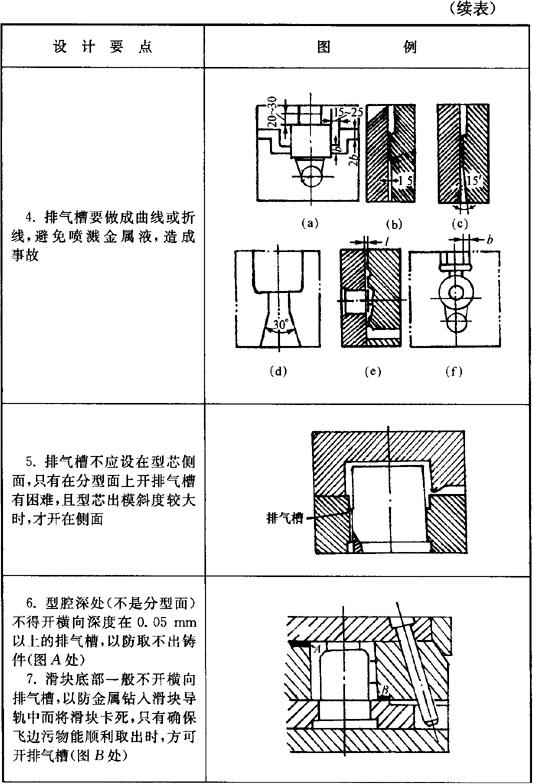

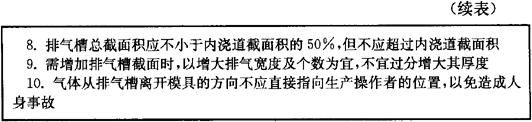

表3．1－19 排气槽设计要点

(五)镶块与型芯结构设计要点(表3．1－20)

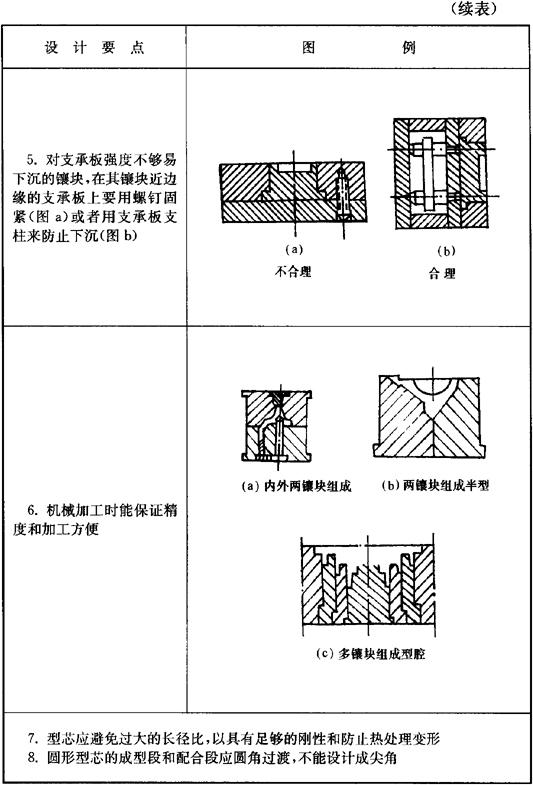

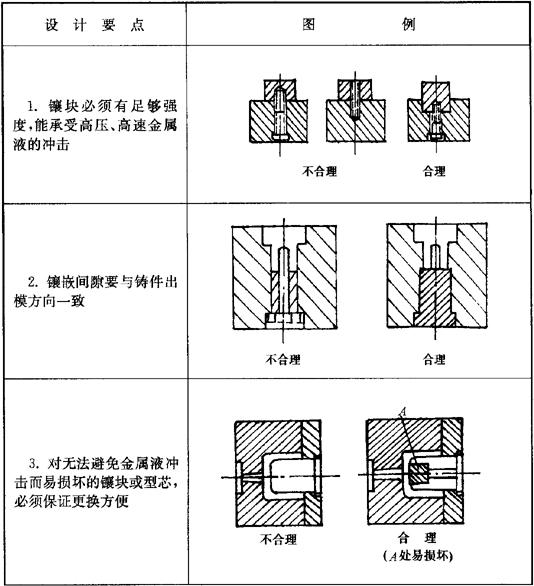

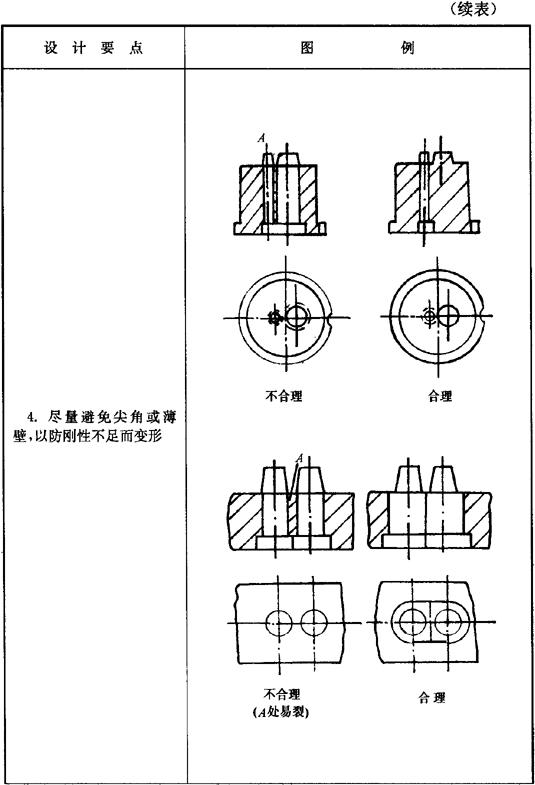

表3．1－20 镶块与型芯结构设计要点

(六)压铸模外形尺寸的确定(表3．1－21)

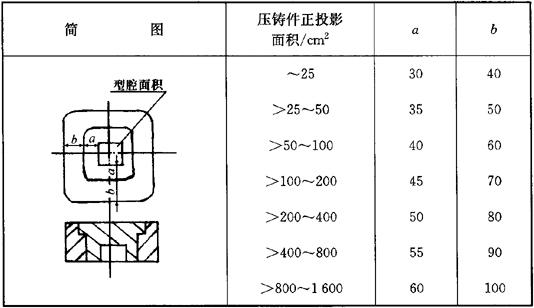

表3．1－21 压铸模外形尺寸的确定 (mm)

注：按型腔的深浅大小，可适当增减表内参数。

(七)抽芯机构设计要点

抽芯机构有机械式抽芯和液压抽芯及手动抽芯等，其中机械式抽芯应用广泛。机械式抽芯机构种类很多，有斜销抽芯、弯销抽芯、齿轮齿条抽芯、斜滑块抽芯等。现以最常用的斜滑块抽芯机构为例，说明其设计要点(表3．1－22)。

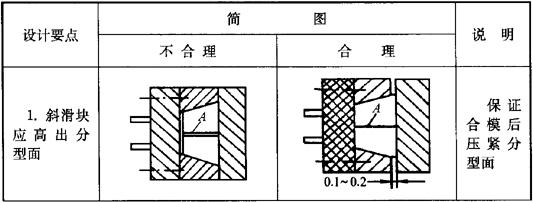

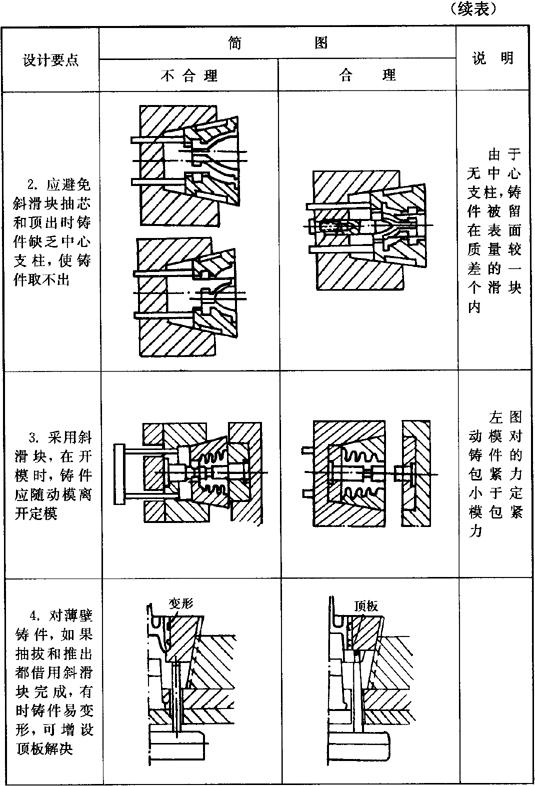

表3．1－22 斜滑块抽芯机构设计要点

(八)顶出机构设计要点

顶出机构种类很多，有顶杆顶出、顶管顶出、斜滑块顶出和齿轮传动顶出机构等。现以最常用的顶杆顶出机构为例，说明其设计要点(表3．1－23)。

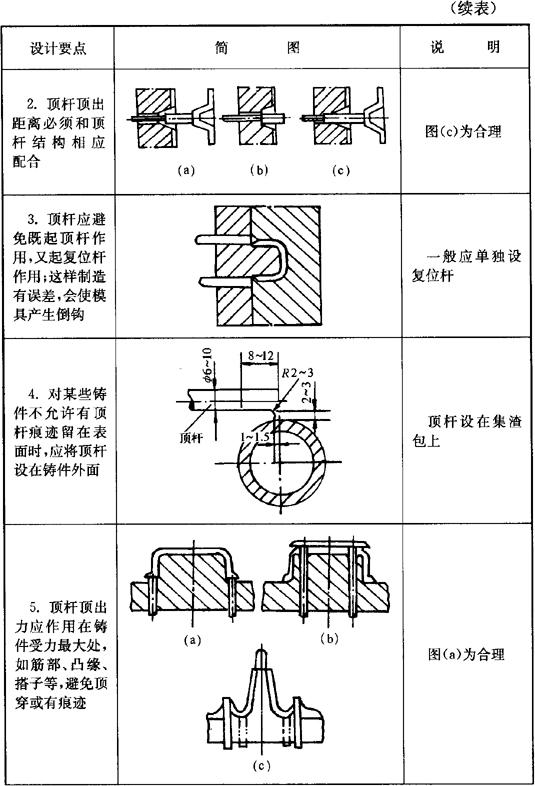

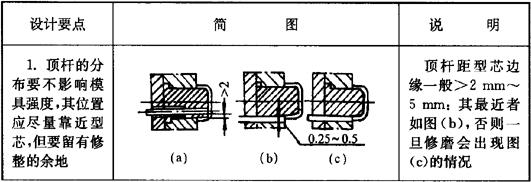

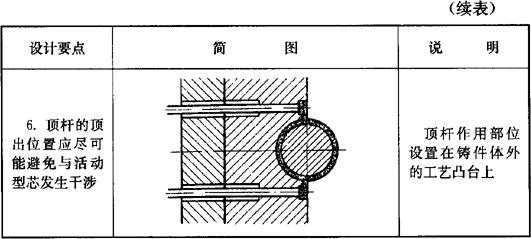

表3．1－23 顶杆顶出机构要点

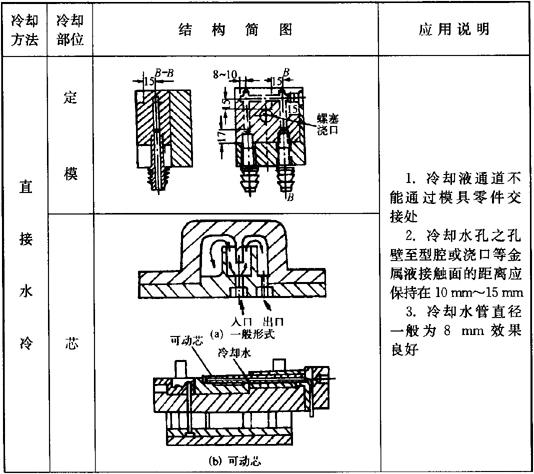

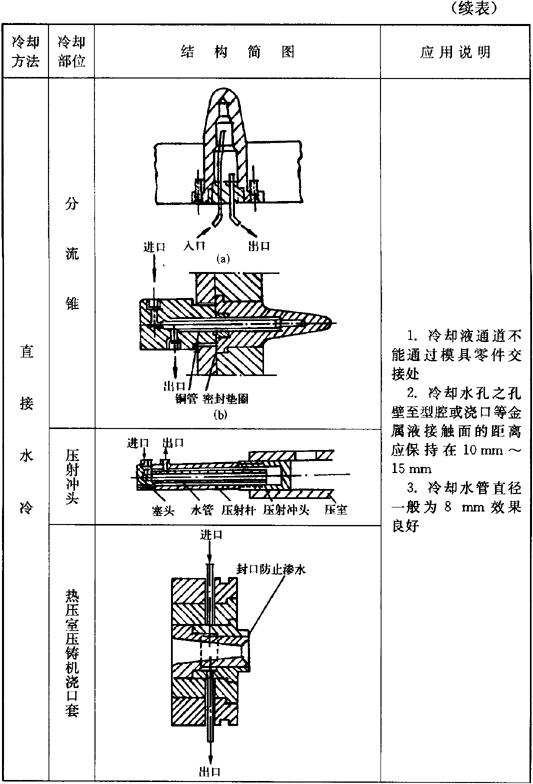

(九)模具的冷却(表3．1－24)

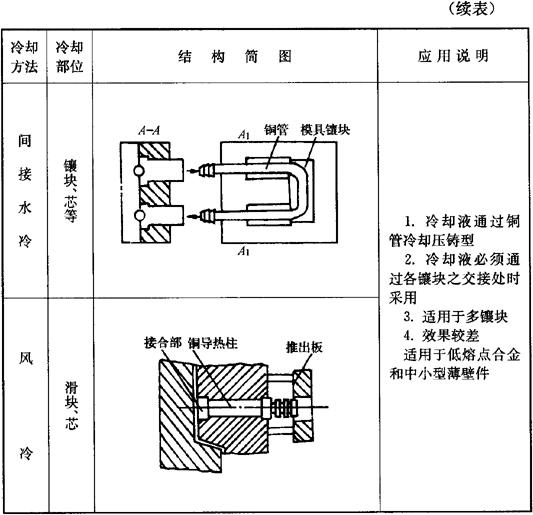

表3．1－24 模具的冷却
