压辊各部位置的中高比值计算

---

【说明】 如图1－15－54和图1－15－55所示，各间隔位置所占中高的比值，称为中高比值，以K_B表示。将各K_B的值标在坐标图上，各K_B点的联线就是中高曲线。

【公式】

式中 K_B——中高比值

K——辊子中高(mm)

K_n——间隔位置所占的中高(mm)

【例】 在图1－15－54中，其第4间隔所占中高K₄为0．0384mm，其所占中高的比值为：

第6间隔位置，所占中K₆为0．084mm，其所占中高的比值为：

同理，按图1－15－55，在压辊的长度上，分为10个间隔，各间隔的中高比值见表1－15－35。

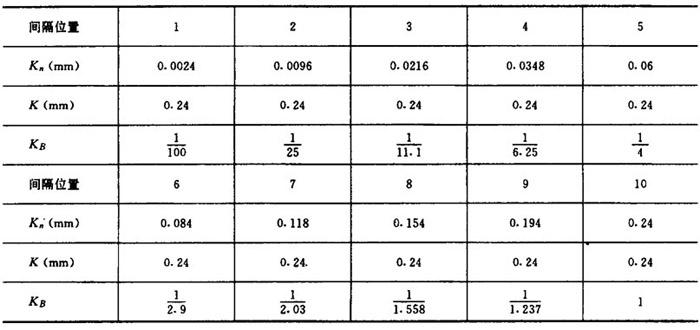

表1－15－35 辊径700mm，中高0．24mm压辊的各间隔的中高比值
