压榨辊的中高

---

压榨辊的中高是辊筒中部直径与端部直径之差，以厘米计，并用K表示。验算压榨辊的中高，应以生产工艺需要的线压力或与之相应的附加外力为载荷，而不能使用辊筒的许用附加外力［P_A］、［P_B］、［P_c］。压榨辊的中高，一般分配给下辊，但因需要，有时也可分配给上、下两个辊。

1．两辊中心在同一垂直线上(图11－9－10)

P₁=q₁b+G₁cosr (159)

P₂=q₂b－G₃cosr (160)

Q_中=(q₂－q₁)b+G₂cosr (161)

此种压榨系中辊轴承固定，上、下辊沿连心线方向施以附加外力P₂和P₁。r为三辊连心线与垂直线的夹角。G₁、G₃各为辊1、辊3带轴承的重力，G₂为花岗石中辊2的自重力。上、下辊为普通辊，且线压力q₂＞q₁。

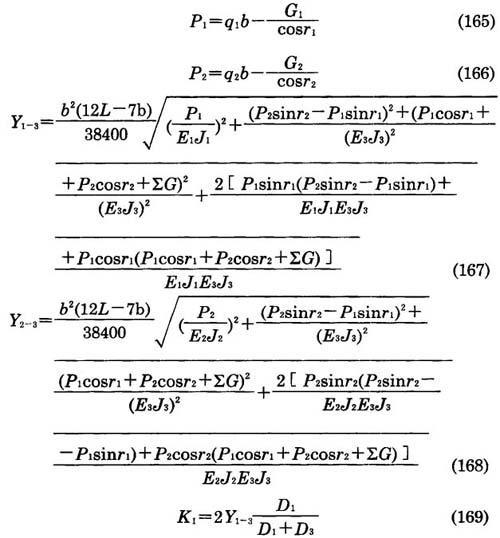

Q_中是中辊所受的载荷。设K₁、K₂、K₃依次为辊1、辊2、辊3在倾斜面上的中高，K_总为三个辊在斜面上的总中高。略去辊筒重力的分力在垂直于斜面方向上所生挠度的影响。

式中 ∑G=G₁+G₂+G₃(N)

Y_1－3——辊1、辊3组工作部分最大挠度的向量和，cm

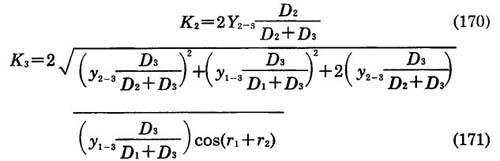

Y_2－3——辊2、辊3组工作部分最大挠度的向量和，cm

K₁、K₂、K₃——辊1、辊2、辊3的中高，cm

G₁、G₂、G₃——辊1、辊2带轴承的重力，N和辊3的自重力，N

通常使用的下辊3多为花岗石辊，直径为1200～1500mm，刚度很大而挠度极小，故可不计其变形。此时下辊不给中高，且真空辊1、辊2的中高为

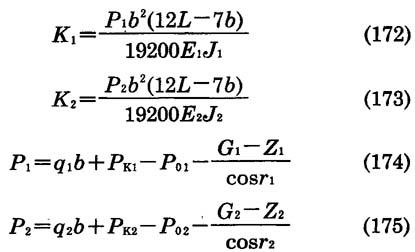

式中的P_K1、P_K2、P₀₁、P₀₂与式(74)或式(70)中的P_K、P₀算法完全相同，脚注1、2表示真空上辊1和2之意。Z₁、Z₂是代表辊1、辊2毛毯拉力的合力，而不表示毛毯松、紧边的拉力。图11－9－21用于二个上辊均为真空辊时，应增加如下诸力：垂直向上的毛毯合力Z₁、Z₂；沿上、下辊连心线并向上的P_K1、P_K2；与P_K1、P_K2反向的P₀₁、P₀₂。

(5)压光机辊的中高

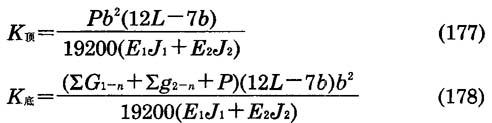

❶ 顶辊没有附加外力P

式中 K_底——压光机底辊的中高，cm

∑G_1－n——各压光辊自重力的总和，N

Σg_2－n——除底辊外各压光辊轴承重力的总和，N

J_底——压光机底辊横断面的惯性矩，cm⁴

E_底——压光机底辊的弹性模数，MPa

E_底J_底=E₁J₁(冷硬层刚度)+E₂J₂(非冷硬层刚度)

E₁=1．4×10⁵(MPa) E2=1．15×10⁵(MPa)

❷ 顶辊有附加外力P

压光辊工作时，由于辊筒间的滑动，带中高的底辊两头，磨损比中间大，久之，底辊中高必然增加，故应定期重磨。但底辊拆装困难，通常将下数第二辊重磨，并赋以较小的中高，以适应底辊中高的增加。为此，有时将按式(176)、式(178)求得的底辊中高，以其85%～90%留给它自己，而将余下的15%～10%分配给下数第二辊。

(6)毛毯压榨辊的中高

毛毯压榨辊中高的计算方法与两辊压榨相同。但最常用的还是两辊在同一垂直线上者，故可用式(136)求K_总，而且常令下辊设中高。所以K_总即为毛毯下压辊的中高K_下。
