压力控制阀的安装连接

---

压力控制阀的安装连接方式可分为螺纹式、板式和法兰式，其中螺纹式连接的管口结构及技术条件可参见国家标准GB／T2878－93《液压元件螺纹连接—油口型式和尺寸》；法兰式连接的法兰结构及技术条件可参见相关的法兰标准。此处仅介绍板式连接压力控制阀的安装面。

(1)板式连接液压压力控制阀(不包括溢流阀)、顺序阀、卸荷阀、节流阀和单向阀安装面(摘自GB8100－87)

A．符号

本标准中采用下列字母符号

·字母A、B、P、T、X和Y为油口符号；

·字母F₁、F₂、F₃、F₄、F₅、F₆为固定螺钉孔符号；

·字母G为定位销孔符号；

·字母D为固定螺钉直径符号；

·字母R为安装面圆角半径符号。

B．公差

(A)安装面、即粗点划线以内的面积，采用下列数值：

·表面粗糙度：R_a不大于0．8μm；

·表面平面度：每100mm距离上0．01mm；

·定位销孔直径公差：H12。

(B)从坐标原点起，沿x和y轴计算孔位置尺寸的公差如下：

·定位销孔：±0．1mm；

·螺纹孔：±0．1mm；

·油口：±0．2mm。

C．安装面编号及尺寸

(A)主油口最大直径为4mm的压力控制阀、顺序阀、卸荷阀、节流阀和单向阀的安装面(油口尺寸代号：02)：

·安装面编号：GB8100－AA－02－4－B

·尺寸：见图14．1－1、表14．1－1。

注：其它技术要求见该标准D项相应项

表14．1－1 主油口最大直径为4mm的压力控制阀、顺序阀、卸荷阀、节流阀和单向阀的安装面尺寸 单位：mm

表14．1－2 主油口最大直径为6．3mm的压力控制阀、顺序阀、卸荷阀、节流阀和单向阀的安装面尺寸 单位：mm

表14．1－3 主油口直径为14．7mm的压力控制阀、顺序阀、卸荷阀、节流阀和单向阀的安装面尺寸 单位mm

表14．1－4 主油口最大直径为23．4mm的压力控制阀、顺序阀、卸荷阀、节流阀和单向阀的安装面尺寸 单位：mm

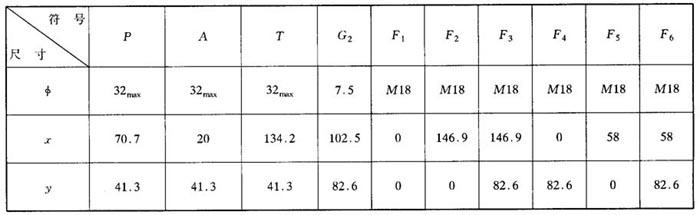

表14．1－5 主油口直径为32mm的压力控制阀、顺序阀、卸荷阀、节流阀和单向阀的安装面尺寸 单位：mm

注：其它技术要求见该标准D项相应项

表14．1－8 主油口最大直径为4mm的溢流阀的安装面尺寸 单位：mm

表14．1－9 主油口最大直径为6．3mm的溢流阀的安装面尺寸 单位：mm

表14．1－10 主油口最大直径为14．7mm的溢流阀的安装面尺寸 单位：mm

表14．1－11 主油口最大直径为14．7mm的溢流阀的安装面尺寸 单位：mm

表14．1－12 主油口最大直径为23．4mm的溢流阀的安装面尺寸 单位：mm

表14．1－13 主油口最大直径为23．4mm的溢流阀的安装面尺寸 单位：mm

表14．1－14 主油口最大直径为32mm的溢流阀的安装面尺寸 单位：mm

表14．1－15 主油口最大直径为32mm的溢流阀的安装面尺寸 单位：mm

表14．1－16 主油口最大直径为6．3mm的远程调压阀的安装面尺寸 单位：mm

表14．1－17 主油口最大直径为14．7mm的卸荷溢流阀的安装面尺寸 单位：mm

表14．1－18 主油口最大直径为23．4mm的卸荷溢流阀的安装面尺寸 单位：mm

表14．1－19 主油口最大直径为32mm的卸荷溢流阀的安装面尺寸 单位：mm

D．其他技术要求

·螺钉孔的螺纹最小深度为1．5D(D为螺钉直径)；对于黑色金属材料的安装面，固定螺钉螺纹旋入深度为1．25D。螺钉孔总深度为2D+6mm。

·粗点划线所规定的面积是该安装面的最小面积；矩形直角处可做成圆角，最大圆角半径Rmax为D。

各螺钉孔沿x及y轴至安装面边缘的距离相等。

·用安装面的每个阀所需的最小空间，也就是集成块上两个相同安装面的最小中心距按图中的规定。

·各定位销孔的最小深度为8mm。

·制造厂必须注明各安装面的底板或集成块的最高工作压力。

E．油口字母符号

直动式溢流阀的油口字母符号见表14．1－20

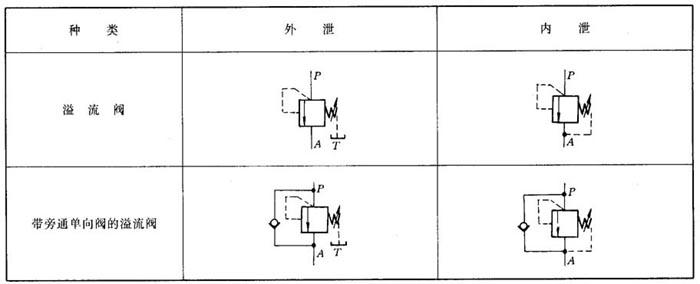

表14．1－20 直动式溢流阀的油口字母符号

先导式溢流阀、远程调压阀、卸荷溢流阀的油口字母符号见表14．1－21。

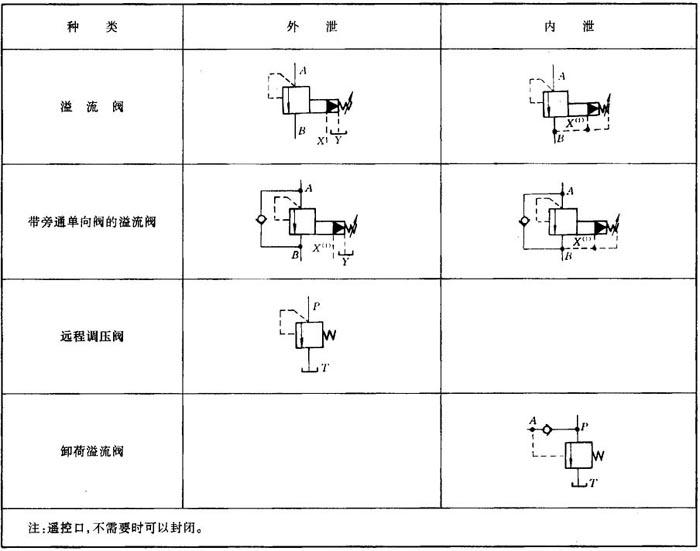

表14．1－21 先导式溢流阀、远程调压阀、卸荷溢流阀的油口字母符号
