化学热磨机械浆(CTMP)的性质

---

1．针叶木CTMP

Axelson等人的研究表明，在一定的磨浆电耗下，要获得最大的抗张强度和光散射系数，浆料中亚硫酸盐含量必须认真选择，一般云杉CTMP中亚硫酸盐含量以0．2%最好：80%云杉20%南方松的CTMP中亚硫酸盐含量以0．4%最好。

△游离度130mL ▲游离度10cmL

图7-3-77及7-3-78表示亚硫酸盐含量对云杉CTMP的电耗及光散射系数的影响。

□电耗2000kW·h／t 电耗2300kW·h／t

美国Bauer公司曾对我国南方主要造纸材种马尾松进行TMP制浆研究，结果如图7-3-79～7-3-91。其结论是：用马尾松TMP及粗渣磺化处理完全可以生产出适合于抄造新闻纸用的纸浆。

几种针叶木CTMP的性质列于表7-3-30。

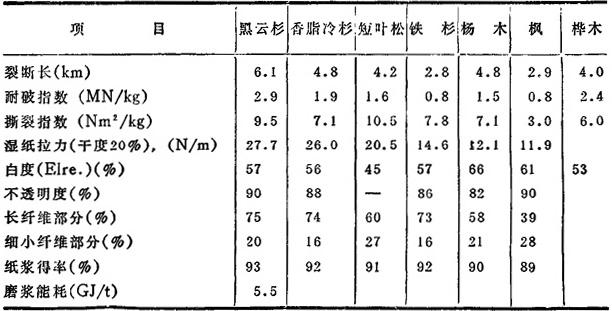

表7-3-30 各种树种的SCMP的性能

瑞典Sunds Defibrator公司研究了马尾松CTMP的性质，结果列于表7-3-31。

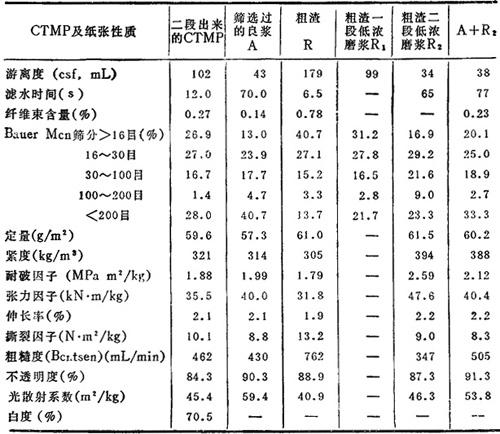

表7-3-31 福建马尾松CTMP的性质

马尾松CTMP条件：浸溃段；

IGJ／t=278kW·h／t

Na₂SO₃ 6．3kg／t

DTPA 3kg／t

预热段：

压力 120kPa

温度 130℃

时间 3min

磨浆电耗 2200～2300kW．h／t

结论是由于马尾松长纤维组分高，除了游离度低，成纸表面粗糙外，可生产出合适的CTMP。

2．阔叶木CTMP

阔叶木CTMP的性质和CRMP相近，几种阔叶木CTMP的性质列于表7-3-32。

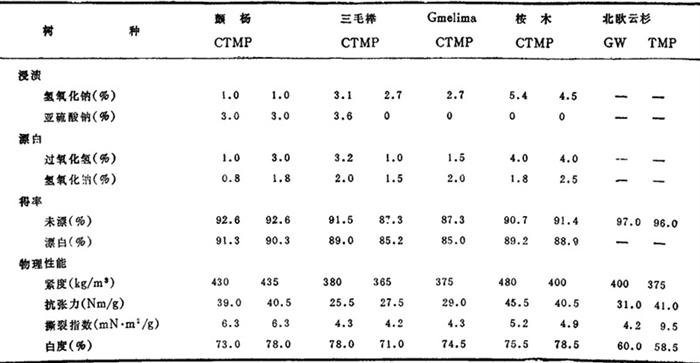

表7-3-32 几种阔叶木CTMP性质比较

表7-3-33为几种漂白阔叶木CTMP的性质。

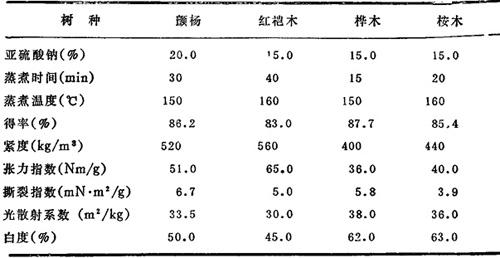

表7-3-33 几种阔叶木漂白CTMP性质(120mL)

阔叶木CMP浆可以用Na₂SO₃单独处理，也可以用Na₂SO₃和NaOH混合处理。Na₂SO₃单独处理的较剧烈，因而纸浆强度较大，而得率和不透明度则较低。

表7-3-34为四种木材的CMP浆的性质，可以看出材种对浆的性质有很大影响。

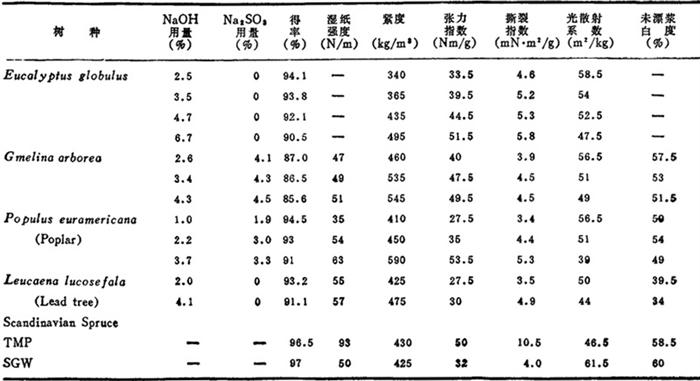

表7-3-34 未漂硬木CMP性质(游离度350mL)

3．粗渣磺化浆的性质

粗渣磺化已成为提高盘磨机械浆的重要手段。特别是对纤维壁较厚的南方速生松木。表7-3-35为南方松TMP浆粗渣磺化的结果。

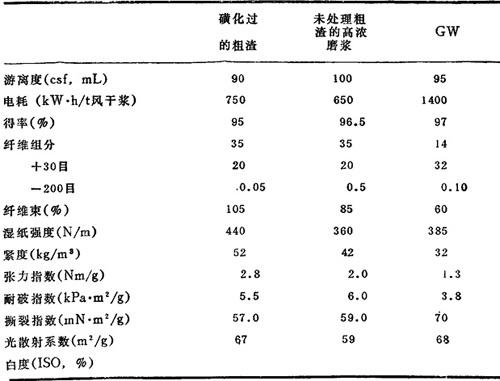

表7-3-35 磺化对南方松GW粗渣性质的影响

粗渣磺化最主要的目的之一是大大减少浆料中的纤维束含量。

和生产TMP类似，也可以在生产针叶木CTMP时，加入一些阔叶木。问题是这些针叶木和阔叶木是分开化学处理，分别磨浆，然后再混合使用好，还是可以混合在一起加以化学处理和磨浆好。表7-3-36是云杉和杨木木片分开化学处理、单独磨浆和混合处理，混合磨浆的比较结果。可以看出，没有太大的差别，只是用分开处理所得的浆抄成的纸紧度较大，表面较平滑。

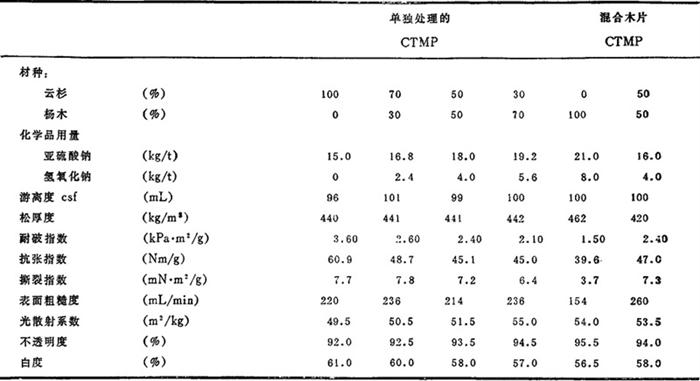

表7-3-36 云杉和白杨木片单独处理和混合处理的CTMP
