风机fan

通过叶轮的回转运动提高气体的压力，排送气流压力在15千帕以下的机械或部件。亦称通风机。在农业机械产品中，它广泛用于谷物的清选分级、物料输送、化肥和农药的喷撒、播种机的气力排种，以及温室、谷仓、禽畜舍的通风和温度调节等。主要有离心式和轴流式两类。但按风机排气压力的大小亦可分为：全压值小于1千帕的低压风机；1～3千帕的中压风机；3～15千帕的高压风机。
离心风机 气体由轴向进入，在蜗壳内随叶轮回转，借离心力而获得能量，甩向蜗壳后从排出口排出。叶轮上叶片的形状有直叶片和弯曲叶片两种；按叶片安装角即叶片外端点处切线与叶轮半径线的夹角的大小则有：出口角小于90°，即叶片倾斜或弯曲方向与叶轮旋转方向相同的，称后倾或后弯式叶片；出口角大于90°，即叶片倾斜或弯曲方向与叶轮运动方向相反的，称前倾或前弯式叶片；出口角等于90°的称径向叶片。前倾或前弯式叶片风机的动压大、静压小；后倾或后弯式叶片风机的动压小、静压大；径向叶片风机的动压和静压接近相等。
农业机械上常用的离心风机有通用型和农用型两种(图1)。在各种收获、脱粒、清选机械上多采用低压农用型离心风机。其特点是：采用较宽的叶轮与壳体，壳体宽度一般为叶轮外径的1～2倍；多采用后倾直叶片或后弯叶片；叶片数较少，一般为4～6片；双面进气；转速较低，一般在1 000转/分以下；排出口宽而扁，其宽度约为高度的2～5倍。输送谷粒、茎秸、干草、饲料、棉花等物料和喷洒农药用的风机多采用中压或高压通用型离心风机，一般为前弯叶片，单面进风。吸送颖糠等小杂质时采用低压通用型离心风机，一般为径向直叶片或径向弯曲叶片。在被输送物料不通过风机叶轮的情况下，可采用叶片数较多的叶轮。如有的植保机械用风机叶轮的叶片数多达32片。此外，在有些谷物联合收割机上，还采用了由壳体全宽度圆周上进气的径向进气离心风机，可获得在排出口全宽度上速度均匀的气流。

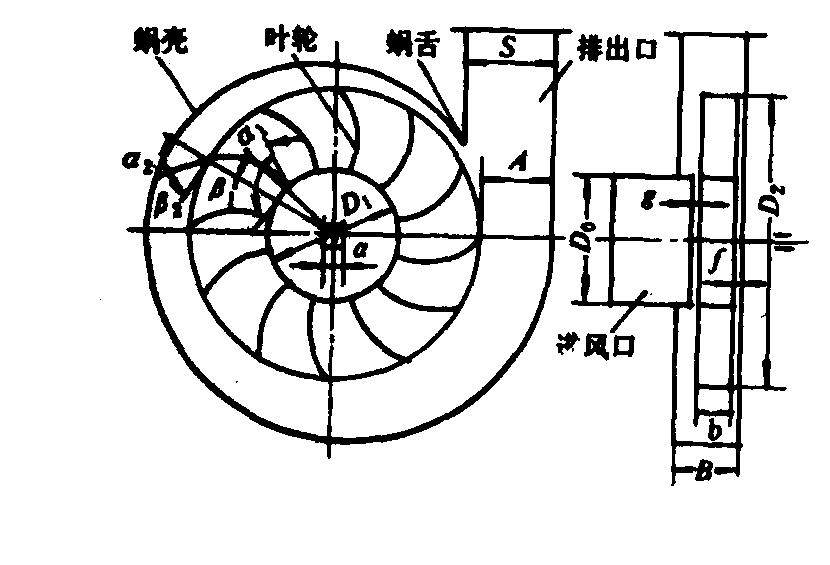

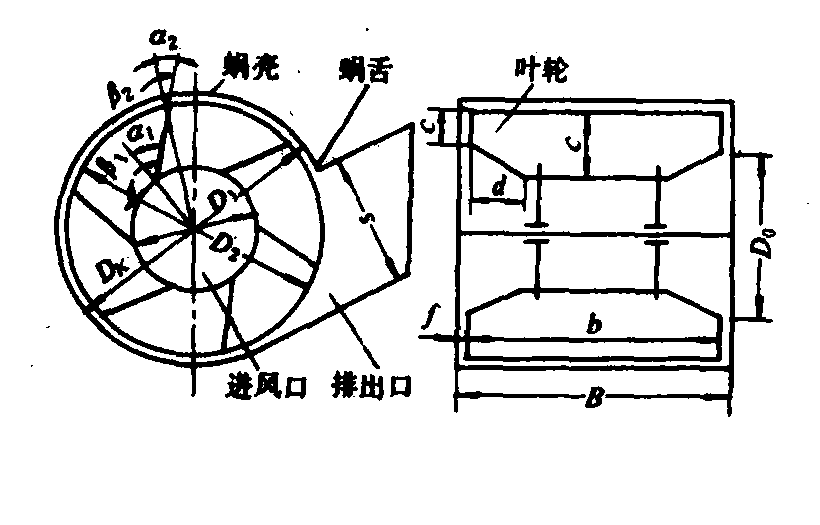

图1 离心风机简图

轴流风机 一种大流量的低压风机，结构如图2。其基本原理是：气流经旋转的叶轮提高压力和速度后，沿轴向流出。其性能与叶片形状、叶片安装角、叶片外径与壳体的间隙大小等有关。叶片的形状有等厚度圆弧叶片和如飞机机翼的翼形叶片等。翼形叶片的空气动力性能较好，而圆弧叶片结构简单，容易制造。轴流风机除壳体与叶轮外，还可设置集流器、出口扩压器和进出口导叶等。集流器可使进气速度场均匀，从而提高风机效率；出口扩压器可使流出出口导叶气流的部分动能转换为压力能，获得较高的压力。轴流风机按其导叶的设置可分为三种结构型式：❶不设导叶的风扇式轴流风机，由于能量损失大，效率较低，仅用作低压风机；
❷设有出口导叶的简易筒式风机，由于气流从叶轮获得的圆周分速度在出口导叶中转换为轴向速度，减少了能量损失，提高了效率；
❸设有进口导叶的简易筒式风机，由于气流在进口导叶处加速，使叶轮中气流相对速度增高，可获得较大风压，但能量损失大。

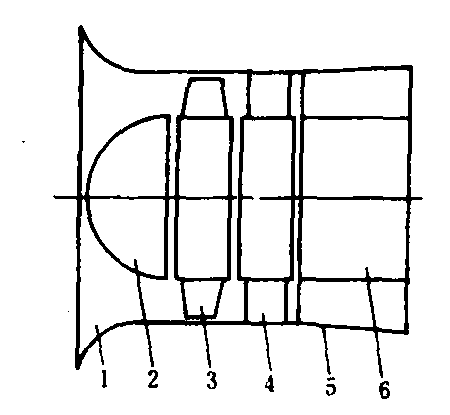

图2 轴流风机筒图

1.集流器；2.整流罩；3.叶轮；4.出口导叶；5.出口扩压器；6.导流体

在农业机械中，轴流风机多用于植保机械、温室、谷仓、禽畜舍的通风干燥设备等。植保机械用轴流风机要求体积小、重量轻，并有较高的出口风速以获得较远的射程。
